Козловой контейнерный кран

Описание продукта

Козловой контейнерный кран — это специализированное тяжелое подъемное оборудование, предназначенное для портов, логистических площадок, железнодорожных грузовых терминалов и контейнерных перевалочных станций. Они используются для штабелирования, обработки, погрузки, разгрузки и перевалки контейнеров и являются одним из основных элементов современных систем контейнерной логистики.

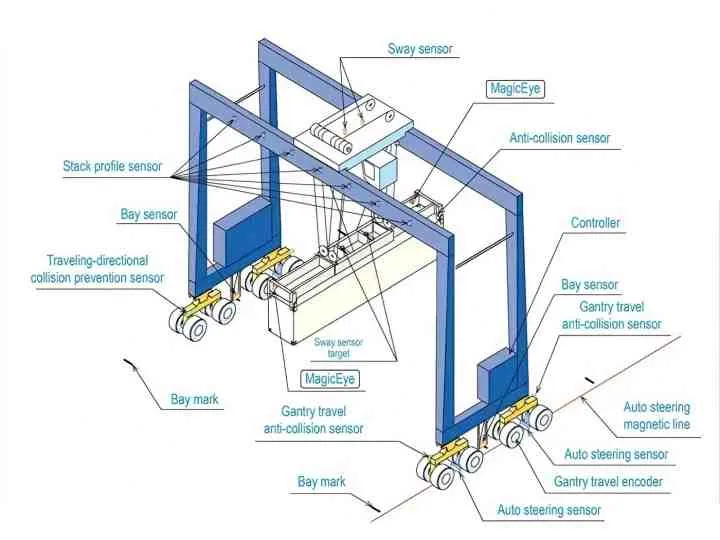

Конструкция козлового контейнерного крана

Козловой контейнерный кран состоит в основном из семи узлов: портальной рамы, механизма перемещения, подъемного механизма, контейнерный спредер, системы электроуправления, системы безопасности и системы электропитания. Все компоненты работают согласованно, обеспечивая эффективную и безопасную работу крана.

• Портальная рама: прочная стальная конструкция, использующая высокопрочные коробчатые балки или легкие ферменные конструкции, обладающая высокой общей жесткостью, большой несущей способностью и устойчивостью к ветровым и сейсмическим нагрузкам.
• Механизм передвижения: включает механизм передвижения козлового крана и механизм передвижения тележки; механизм передвижения козлового крана обеспечивает его продольное перемещение по рельсовому пути, а тележка перемещается поперечно по рельсам главной балки.
• Подъемный механизм: состоит из двигателя, канат, барабана и редуктора, отвечает за подъем и опускание контейнеров; оснащен датчиком нагрузки и ограничителем высоты, обеспечивает точное позиционирование и защиту от перегрузки.
• Контейнерный спредер: оснащено автоматическими поворотными замками и предназначено для работы со стандартными контейнерами длиной от 20 до 45 футов. Обеспечивает автоматическое запирание и отпирание твистлоков, надёжную фиксацию контейнера и защиту от его случайного выпадения во время транспортировки.
• Электрическая система: оснащена системой управления на базе ПЛК и частотными преобразователями, что обеспечивает высокую точность позиционирования.
• Система безопасности: оснащена множеством защитных устройств, таких как концевые выключатели, система предотвращения столкновений и защита от перегрузки, для обеспечения безопасности оборудования и персонала.
• Система электропитания: в зависимости от типа контейнерного козлового крана могут использоваться три варианта электропитания: от дизель-генераторной установки, через кабельный барабан или от литиевых аккумуляторов.

Виды козловых контейнерных кранов

Краны козловые контейнерные классифицируются на два типа в зависимости от способа передвижения и конструктивной формы: козловой кран на пневмоколесном ходу RTG и козловой кран на рельсовом ходу RMG.

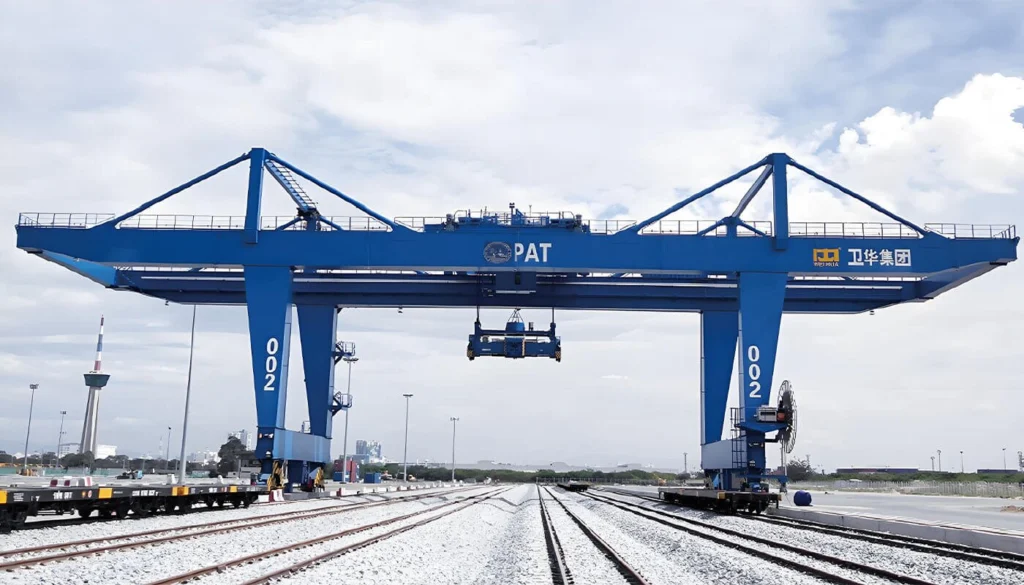

Козловой кран на рельсовом ходу RMG

Козловой кран на рельсовом ходу — это козловой контейнерный кран, передвигающийся по рельсовому пути; он является основным видом оборудования для крупных автоматизированных контейнерных терминалов.

Особенности: высокая устойчивость при работе на рельсовом пути; точность и эффективность подъема; электрический привод со стабильным энергопотреблением; широкий диапазон рабочих режимов; удобное техническое обслуживание и т. д. Кроме того, данный кран может быть оснащен двухконтейнерными грейферами или телескопическими грейферами и может работать с использованием двух тележек (основной и вспомогательной).

Применение: козловые контейнерные краны на рельсовом ходу предназначены для крупных портовых контейнерных терминалов, автоматизированных контейнерных терминалов, железнодорожных контейнерных терминалов, крупных логистических центров и баз хранения импортно-экспортных контейнеров. Они предназначены для интенсивной обработки контейнеров и эффективной работы с большими объёмами грузопотока.

Технические характеристики RMG

Грузоподъемность: 35-70 т

Пролет: 30-40 м

Высота подъема: 12,5-18,3 м

Скорость перемещения тележки: 45 м/мин

Скорость перемещения крана: 70 м/мин

Питание: трехфазный переменный ток

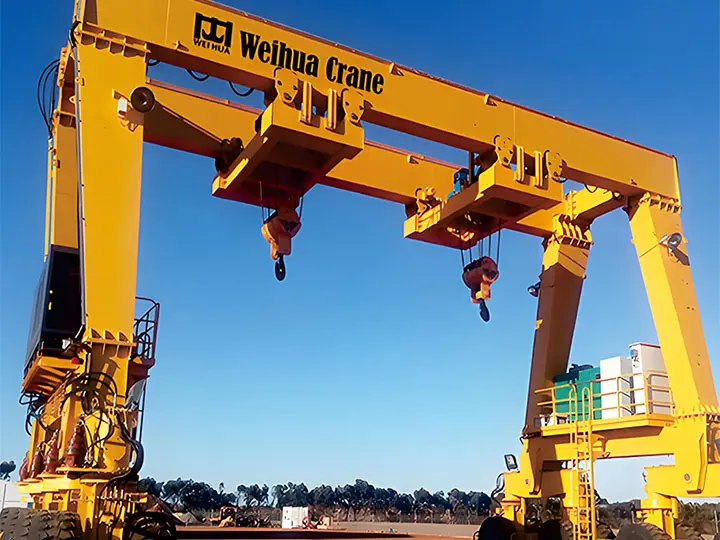

Козловой кран на пневмоколесном ходу RTG

Козловой кран на пневмоколесном ходу перемещается на резиновых шинах, не требует укладки рельсового пути и может свободно передвигаться по контейнерному терминалу. В качестве источника энергии обычно используется дизель-генератор; также возможны варианты с применением кабельных барабанов или литиевых аккумуляторов.

Особенности: высокая мобильность и сравнительно низкие капитальные затраты. Благодаря возможности свободного перемещения без рельсового пути, энергоэффективной конструкции и интеллектуальной системе безопасности кран идеально подходит для объектов, где требуется частая смена рабочих зон. Кран оснащён грузовой тележкой с автоматизированной системой управления, обеспечивающей точное позиционирование, подъём и установку контейнеров.

Применение: козловой кран на пневмоходу широко используются в небольших и средних портов, контейнерных терминалов, железнодорожных грузовых станций, внутренних грузовых терминалов, а также для небольших и средних складских площадок с переключением между несколькими зонами работы.

Технические характеристики RTG

Грузоподъемность: 35-70 т

Пролет: 23,47-26 м

Высота подъема: 15,5-18,5 м

Скорость перемещения тележки: 70 м/мин

Скорость перемещения крана (при полной загрузке): 30 м/мин

Питание: дизель-генераторная установка или трехфазный переменный ток

Преимущества козловых контейнерных кранов

Как выбрать RTG и RMG

Выбор подходящего козлового крана на пневмоколесном ходу (RTG) или козлового крана на рельсах (RMG) зависит от таких факторов, как условия на площадке, масштаб грузооборота терминала, инвестиционный бюджет, требования к автоматизации и требования к экологичности.

• Условия на площадке: при необходимости постоянной корректировки планировки и отсутствии возможности укладки рельсовых путей на поверхности следует выбирать RTG; при регулярной планировке территории и наличии уложенных рельсовых путей — RMG.
• Масштаб грузооборота терминала: для небольших и средних портов, региональных логистических центров и других объектов складирования среднего масштаба рекомендуется использовать краны RTG; для крупных контейнерных терминалов, автоматизированных логистических узлов и других объектов складирования большого масштаба — RMG.
• Требования к автоматизации: при высоких требованиях рекомендуется RMG; при низких — RTG.
• Инвестиционный бюджет: выбирайте RTG при ограниченном бюджете; выбирайте RMG, если в приоритете долгосрочные выгоды.
• Требования к экологичности: при высоких экологических требованиях рекомендуется выбирать RMG.

Купить козловой контейнерный кран

Компания Weihua Crane является профессиональным производителем козловых контейнерных кранов. Мы стремимся предоставлять нашим клиентам передовое, высокоэффективное грузоподъёмное оборудование и наиболее оптимальные индивидуальные решения, полностью соответствующие их потребностям.

Если вам требуется купить козловой контейнерный кран или другой тип кранов, свяжитесь с нами в любое удобное время. Команда Weihua Crane готова предложить полный комплекс услуг — от проектирования и производства до монтажа и ввода оборудования в эксплуатацию. В зависимости от ваших требований и условий эксплуатации мы разработаем оптимальное решение, а также обеспечим профессиональную техническую поддержку и качественное послепродажное обслуживание.
