Что такое кран-балка: виды, принцип работы，цена, как выбрать и отличия от мостовых кранов

Кран-балка — это мостовое грузоподъёмное оборудование, которое по своей конструкции относится к однобалочным мостовым кранам. Он преимущественно используется на промышленных объектах — например, на заводских складах, в ремонтных мастерских и на предприятиях машиностроения — для подъема, опускания и горизонтального перемещения грузов.

Кран-балка отличается простой конструкцией, небольшим собственным весом, компактными габаритами и высокой экономической эффективностью. Грузоподъёмность кран-балки составляет от 0,5 до 32 т. Наиболее распространены кран-балки грузоподъёмностью 5, 10, 16 и 20 т.

В зависимости от способа монтажа кран-балки подразделяются на опорные электрические кран-балки и подвесные однобалочные кран-балки.

Принцип работы кран-балки

Кран-балка в основном выполняет перемещение грузов за счёт четырёх основных операций: подъёма, поперечного перемещения, продольного перемещения и опускания груза.

• Подъём: сначала электрическая таль поднимает груз на необходимую высоту с помощью стального каната или цепи.
• Поперечное перемещение: затем электрическая таль вместе с грузом перемещается поперёк пролёта вдоль главной балки крана.
• Продольное перемещение: после этого кран-балка перемещается вдоль подкрановых путей, доставляя груз в заданное место.
• Опускание груза: наконец, оператор управляет электрической талью и плавно опускает груз, устанавливая его в заданном месте.

Виды кран-балок：подвесная кран-балка и кран-балка опорная

В зависимости от способа монтажа и типа подкранового пути кран-балки подразделяются на подвесные и опорные. Они имеют определённые различия в конструкции, способе установки подкрановых путей и области применения.

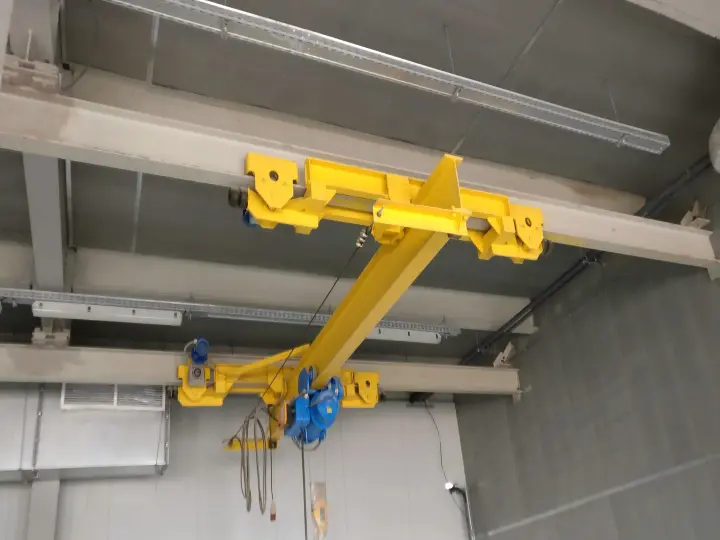

Кран-балка электрическая подвесная

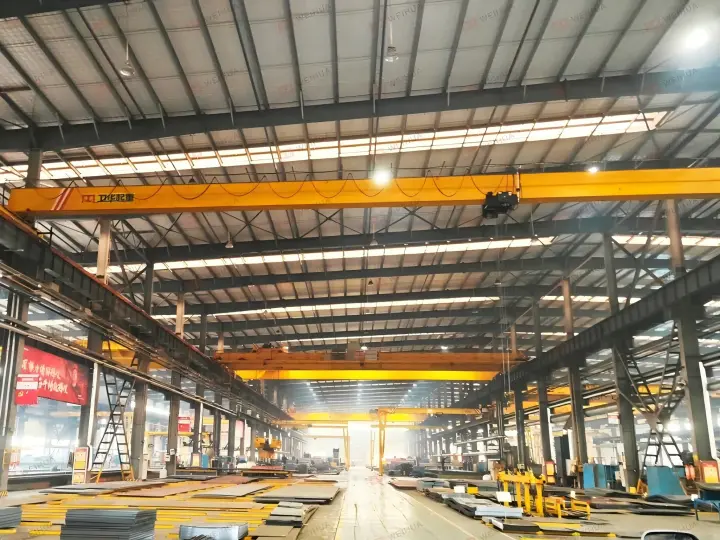

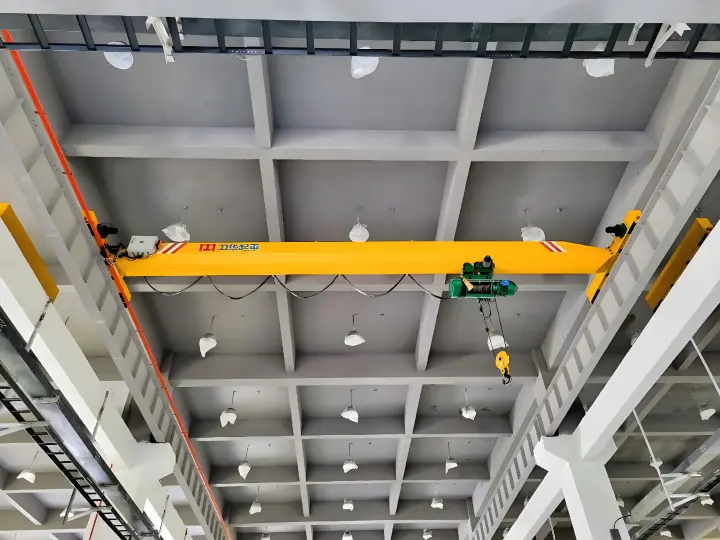

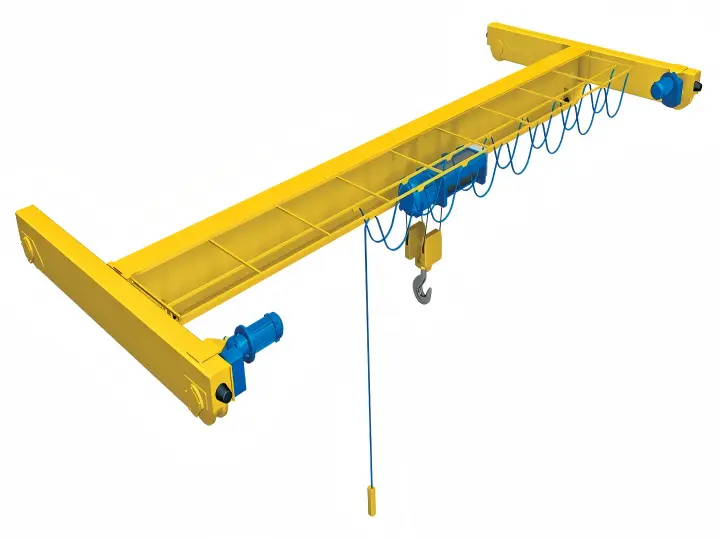

Кран-балка опорная

Кран-балка опорная и подвесная: в чем разница

Проект	Подвесная кран-балка	Кран-балка опорная
Способ монтажа	Подвешивается к подкрановым путям под перекрытием здания.	Устанавливается на подкрановых путях, закреплённых на колоннах здания или специальных опорных конструкциях.
Расположение подкрановых путей	Под стропильной конструкцией здания	На верхней части колонн здания или на опорных конструкциях.
Требования к зданию цеха	Предъявляются повышенные требования к несущей способности строительных конструкций.	Требуются надёжные колонны и опорные конструкции для подкрановых путей.
Использование пространства	Эффективно использует верхнее пространство цеха.	Требует определённого пространства для колонн здания и подкрановых путей.
Грузоподъёмность	Подходит для небольших и средних грузоподъёмностей.	Подходит для более широкого диапазона грузоподъёмности.
Особенности	Компактная конструкция, экономия пространства и гибкость в эксплуатации.	Стабильная конструкция, высокая несущая способность и широкая область применения.
Область применения	Для объектов с небольшой и средней грузоподъёмностью и ограниченным пространством в цехе.	Обычные промышленные объекты, такие как заводы, склады и производственные цеха.

Области применения кран-балок

Кран-балка — это универсальное грузоподъёмное оборудование, широко применяемое в различных отраслях:

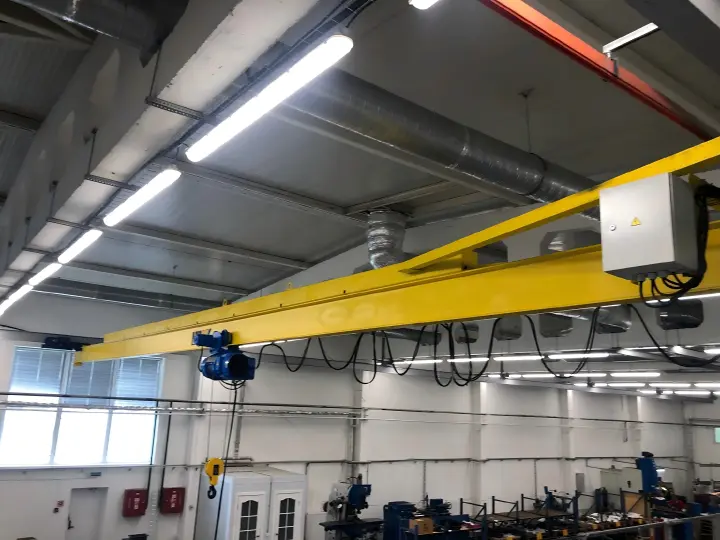

• Производственные цеха — перемещение сырья, комплектующих и готовой продукции.

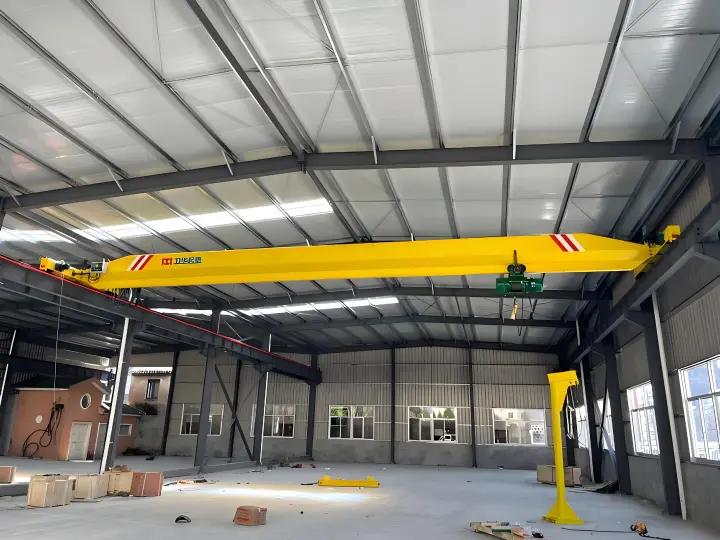

• Склады и логистические центры — погрузка, разгрузка, перемещение и штабелирование грузов.
• Ремонтные мастерские — подъём и перемещение оборудования и механических узлов для проведения ремонтных работ.
• Машиностроительные предприятия — перемещение металлопроката, деталей и крупногабаритного оборудования.
• Металлургическая промышленность — перемещение стальных заготовок, металлопроката и металлических изделий.
• Энергетические объекты — монтаж, перемещение и техническое обслуживание крупногабаритного оборудования.

Как выбрать кран-балку?

При выборе и покупке кран-балки не стоит принимать решение без учёта конкретных условий эксплуатации. Необходимо комплексно оценить следующие факторы:

• Тип: прежде всего, следует выбрать подходящий тип кран-балки с учётом конструктивных особенностей здания и условий установки: подвесная кран-балка или кран-балка опорная.
• Грузоподъёмность: определяется с учётом максимального веса перемещаемых грузов, условий эксплуатации и требований безопасности.
• Пролёт: выбирается с учётом ширины производственного помещения или склада, а также размеров рабочей зоны.
• Высота подъёма: определяется исходя из максимальной высоты, на которую необходимо поднимать груз.
• Режим работы: выбирается с учётом продолжительности ежедневной работы и частоты использования крана. При небольшой частоте эксплуатации можно выбрать оборудование с лёгким режимом работы. При высокой интенсивности использования и непрерывном производстве следует выбирать оборудование с более высоким классом режима работы.
• Условия эксплуатации: необходимо учитывать, присутствуют ли на рабочем объекте низкие или высокие температуры, повышенная запылённость, взрывоопасная или пожароопасная среда и другие особые условия. При наличии таких факторов необходимо выбирать соответствующую специальную комплектацию кран-балки.

Кран-балка и мостовой кран: в чем разница

С точки зрения конструкции и внешнего вида кран-балка и мостовой кран относятся к мостовому грузоподъёмному оборудованию. Кран-балка обычно представляет собой однобалочный мостовой кран с простой конструкцией и грузоподъёмностью от 0,5 до 32 тонн. Она перемещается по подкрановым путям или подвешивается к путям, установленным на верхних конструкциях здания. В качестве подъёмного механизма обычно используется электрическая таль. Кран-балки в основном применяются для перемещения грузов в производственных цехах, на складах и других промышленных объектах.

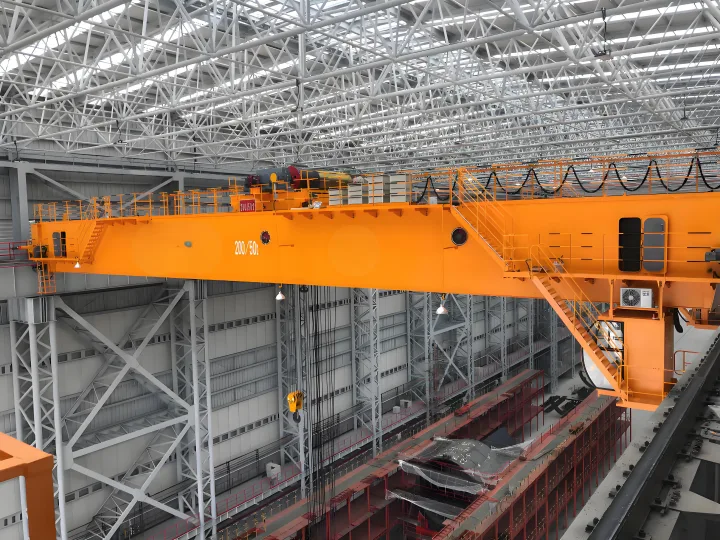

Мостовые краны выпускаются в двух основных вариантах: однобалочном и двухбалочном. По сравнению с кран-балкой, двухбалочный мостовой кран имеет более сложную конструкцию, более высокую жёсткость и несущую способность, а его грузоподъёмность может достигать 800 тонн. Такие краны подходят для объектов с большой грузоподъёмностью и высокой интенсивностью работы, например для машиностроительных предприятий, металлургических заводов, портов и терминалов.

Кран-балка цена

Цена каждой кран-балки не является фиксированной. На стоимость оборудования влияет множество факторов, в том числе:

• Тип кран-балки
• Грузоподъёмность
• Пролет
• Высота подъёма
• Тип привода
• Режим работы
• Дополнительная комплектация
• Условия эксплуатации

Поэтому, если вы хотите получить более точную стоимость кран-балки, свяжитесь с нами и предоставьте информацию о требованиях вашего проекта. Наши специалисты оценят технические параметры и подготовят коммерческое предложение с учётом ваших требований.

Почему стоит выбрать Weihua?

• Собственные разработки и производство. Мы располагаем полным комплексом возможностей в области исследований, проектирования и производства, что позволяет осуществлять строгий контроль качества оборудования.
• Экономическая эффективность. Прямое сотрудничество с Weihua Group исключает посреднические наценки, позволяя снизить затраты.
• Комплексное обслуживание. Мы обеспечиваем полный цикл работ — от разработки проекта и поставки оборудования до монтажа, пусконаладки и гарантийного обслуживания, — а также предоставляем долгосрочную техническую поддержку.
• Надежность поставок. Обширный опыт реализации зарубежных проектов и мощная производственная база гарантируют соблюдение сроков выполнения заказов.
• Сертификация. Мы обладаем рядом сертификатов, включая CE, ISO и EAC.

Покупка кран-балки напрямую у Weihua

Компания Weihua Crane — профессиональный производитель и поставщик кран-балок с более чем 30-летним опытом работы в данной сфере. Если вам требуется купить кран-балка, вы можете оформить заказ, заполнив соответствующую форму или отправив нам электронное письмо.

Мы предоставляем полный комплекс услуг — от проектирования с учетом индивидуальных требований и производства до пусконаладочных работ и доставки, — а также обеспечиваем предоставление всей необходимой документации (паспорт крана, чертежи, руководства по эксплуатации, сертификаты и т. д.) и надежную гарантийную и послепродажную поддержку.

Часто задаваемые вопросы

В чем разница между подвесной и опорной кран-балкой?

Подвесная кран-балка устанавливается под стропильными конструкциями здания. Он имеет компактную конструкцию и подходит для объектов с ограниченным пространством и небольшой грузоподъёмностью.

У опорной кран-балки подкрановые пути устанавливаются на колоннах здания или специальных опорных конструкциях. Он обладает более высокой несущей способностью и подходит для применения на заводах, складах, в производственных цехах и других промышленных объектах.

В чем разница между кран-балкой и мостовым краном?

Кран-балка обычно представляет собой однобалочный мостовой кран, в котором в качестве подъёмного механизма, как правило, используется электрическая таль. Мостовой кран — это более широкое понятие, которое включает как однобалочные, так и двухбалочные мостовые краны.

Какова грузоподъёмность кран-балки?

Наиболее распространённые варианты грузоподъёмности кран-балки — 5, 10, 16 и 20 тонн. При необходимости оборудование может быть изготовлено по индивидуальным требованиям проекта.

Сколько стоит кран-балка?

Цена кран-балки не является фиксированной и зависит от ряда факторов, включая её тип, грузоподъёмность, пролёт, высоту подъёма, режим работы, способ управления и дополнительную комплектацию. Поэтому, чтобы получить точную стоимость, свяжитесь с нами и предоставьте основные параметры вашего проекта.

Какие документы предоставляются при поставке кран-балки?

При поставке кран-балки заказчику обычно предоставляется комплект технической и эксплуатационной документации. В комплект входят паспорт крана, руководство по эксплуатации, электрические схемы, монтажные чертежи, сертификаты соответствия, протоколы заводских испытаний и другие необходимые документы.
