Верхний козловой кран компании Weihua установлен на гидроэлектростанции Мар

Обзор проекта

В декабре 2023 года было завершено строительство первого козлового крана, разработанного компанией Weihua Group для гидроэлектростанции Mar Block в верхнем течении Желтой реки, что способствует важному прогрессу в реализации ключевого национального гидроэнергетического проекта. Будучи одним из основных видов оборудования гидроэлектростанции, кран будет использоваться для открытия и закрытия паводковых ворот, технического обслуживания и грузоподъемных операций.

• Грузоподъемность: 2×800 т
• Высота подъема: 60 м
• Рабочий класс: A7
• Пролет: Пролет:

Проблемы проекта

• Высокогорье и экстремальные условия: расположено на плато Цинхай-Тибет на высоте более 3200 метров над уровнем моря; приходится работать в экстремальных условиях, таких как высокая температура (-30℃), низкое давление (низкое содержание кислорода) и сильный ветер (мгновенная скорость ветра 20 м/с).
• Сложный рельеф местности: сложный рельеф и узкая площадка (рабочая поверхность <30м×50м), что затрудняет въезд крупной грузоподъемной техники (например, гусеничного крана грузоподъемностью 500т) на площадку.
• Сложный график: все монтажные и пусконаладочные работы должны были быть завершены до затопления гидроэлектростанции; общий график проекта требовал сжатия цикла монтажа до кратчайших сроков.

Решения

• Программа реагирования на высокогорную среду: использование низкотемпературной стали Q345D (-40 ℃ ударная вязкость до 54J), ключевые электрические компоненты сконфигурированы с уровнем защиты IP65, гидравлическая система использует -45 ℃ низкотемпературное гидравлическое масло, оснащена двухрежимной системой теплоотвода (воздушное охлаждение + водяное охлаждение).
• Модульная установка: козловой кран на вершине плотины разделен на 18 транспортных единиц (максимальный вес одной единицы <15 т), которые перевозятся партиями на специальных транспортных грузовиках с плато, используя 2 комплекта 160-тонных автомобильных кранов для совместной работы, и применяя технологию BIM для моделирования траектории подъема.
• Ветроустойчивая и виброустойчивая конструкция: сконфигурирована двойная тормозная система (усилие зажима рельса ≥150 кН), установлено ветроустойчивое устройство, установлена система мониторинга скорости ветра в реальном времени (предупреждающее значение 18 м/с), оснащена ветроустойчивым анкерным устройством.

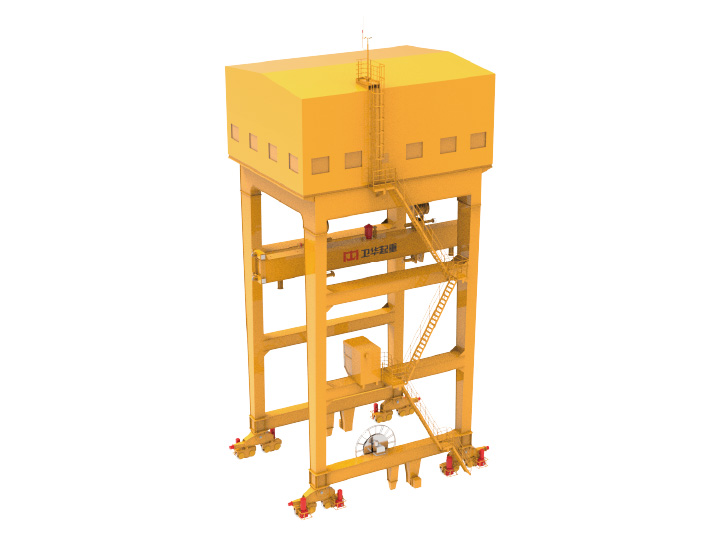

Dam Top Gantry Crane Parameters

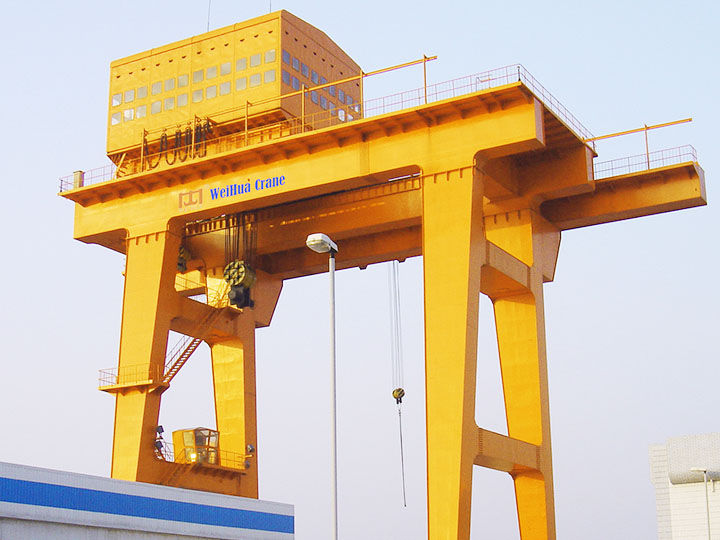

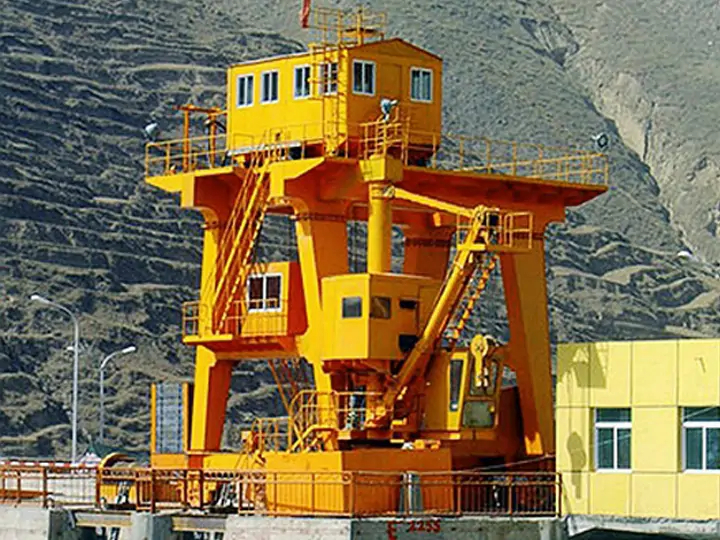

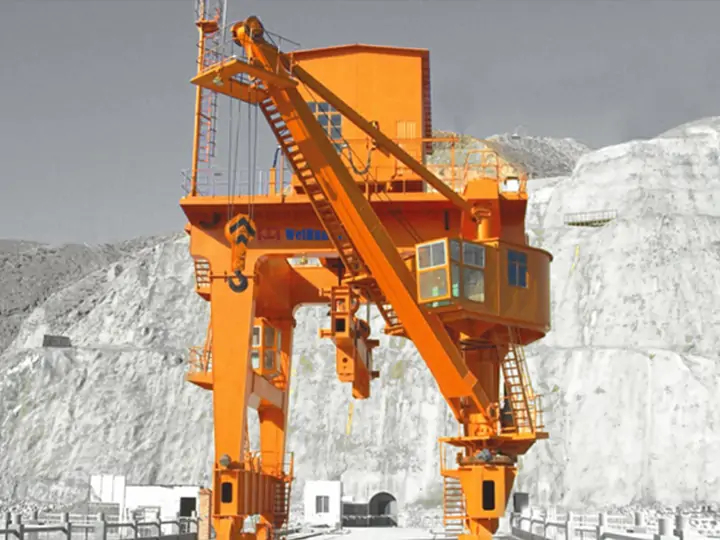

Показать фотографии проекта

Краткое описание проекта

Компания Weihua Group совершила прорыв в проекте козлового крана на вершине плотины гидроэлектростанции Мар Блок, успешно решив проблемы установки и применения отечественных крупных козловых кранов для гидроэлектростанций в сверхвысоких районах. Столкнувшись с фактическими трудностями, такими как недостаток кислорода на плато, сложности с транспортировкой оборудования и строгие требования к точности установки, команда проекта тщательно организовала строительство и завершила монтаж и пусконаладочные работы на месте всего за 45 дней, на 15 дней раньше первоначального плана.

Успешная установка верхнего козлового крана на плотине не только служит важным ориентиром при выборе оборудования для будущих гидроэнергетических проектов в высокогорных районах, но и в полной мере демонстрирует технические преимущества и практические возможности Weihua Group в области специального подъемного оборудования.
