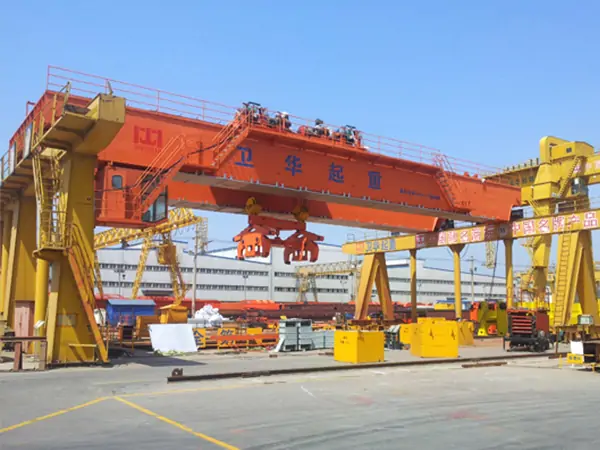

Мостовой кран для перемещения слябов

Введение продукта

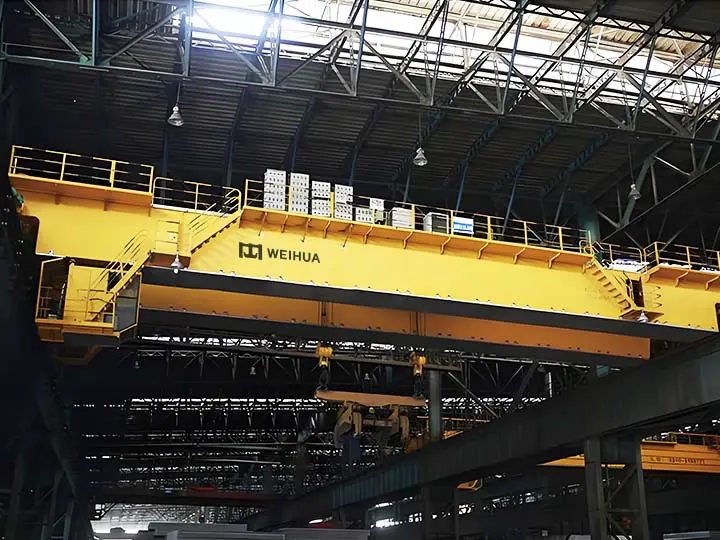

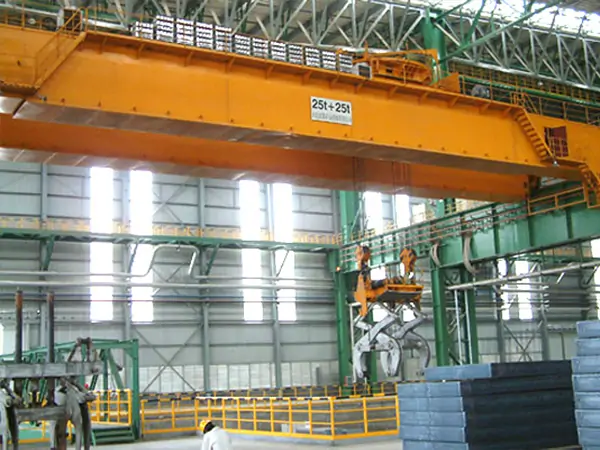

Мостовой кран для перемещения слябов - это тяжелое погрузочно-разгрузочное оборудование, специально разработанное для линий непрерывного литья и прокатки в черной металлургии, которое в основном используется для перемещения, штабелирования, погрузки и разгрузки высокотемпературных и нормальнотемпературных слябов. Оборудование может адаптироваться к условиям работы при высоких температурах свыше 650℃ и удовлетворять требованиям по подъему слябов или блюмов толщиной ≥150 мм. Оно широко используется в ключевых производственных областях, таких как пролет заготовок непрерывного литья, хранение заготовок, нагревательная печь и склад готовой продукции.

В зависимости от конструктивной формы краны для захвата перекрытий можно разделить на три категории: жесткие, гибкие и поворотные, а номинальная нагрузка на подъемный механизм включает в себя вес перекрытий, вес захватов и вес направляющих цилиндров.

Структурные компоненты

Краны с подвесными перекрытиями в основном состоят из несущей конструкции, механизма передвижения тележки, подъемного механизма, системы распределителя, интеллектуальной системы электрического управления, вспомогательной системы и так далее. Пожалуйста, ознакомьтесь со следующим введением:

• Несущая конструкция: Включает в себя коробчатую конструкцию главной балки, концевую балку и опорную раму, а также устройство передвижной тележки.
• Механизм передвижения тележки: включает приводной двигатель, редуктор, колесную пару.
• Механизм передвижения тележки: включает рельс и анкерное устройство.
• Подъемный механизм: включает основную систему подъема (катушка, канат, комплект шкивов).

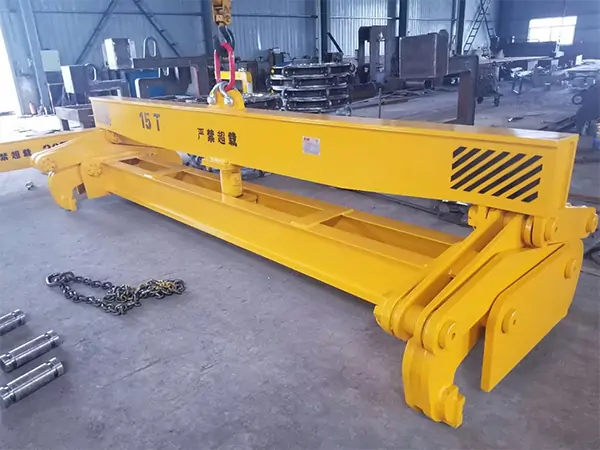

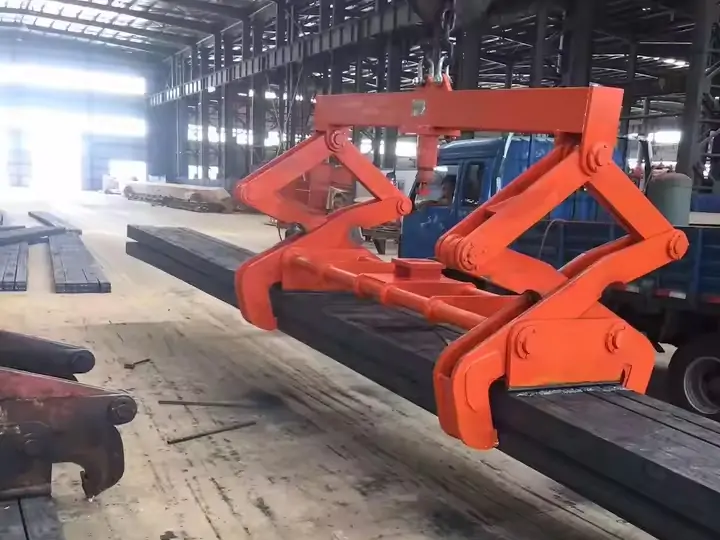

• Специализированная система спредера: включая зажимное устройство (механическое/гидравлическое), вращающийся механизм (опционально), направляющий цилиндр и балансировочное устройство.
• Электрическая система управления: главный шкаф управления и распределительная система, блок управления приводом, система контроля безопасности.
• Вспомогательная система: система защиты охлаждения, устройство удаления пыли, освещение и предупреждающее устройство.

Принцип работы

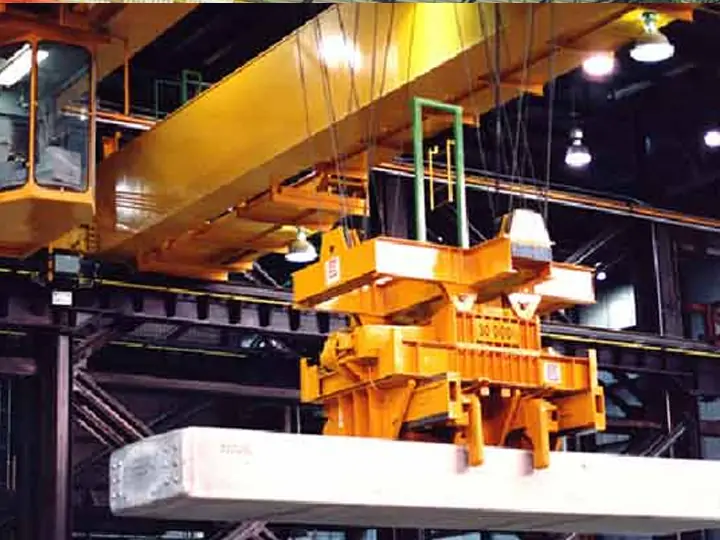

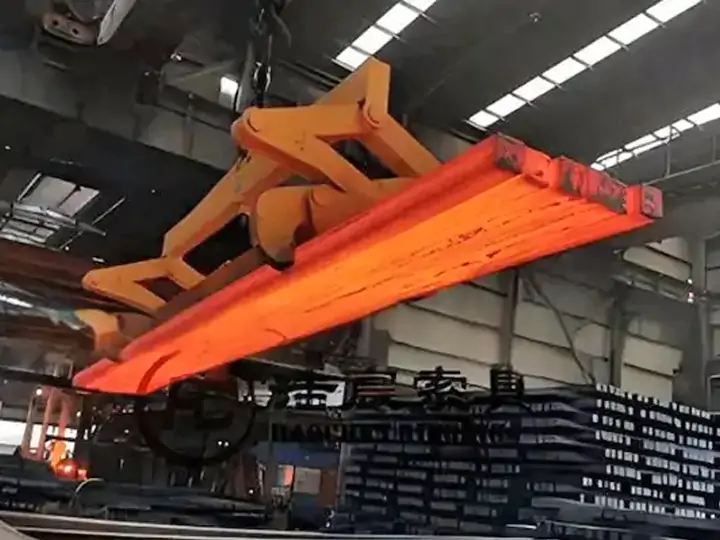

Краны для слитков, слябов и заготовок - это тяжелые металлургические мостовые краны, оснащенные мощными приводными системами и высокотемпературными спредерами, которые специально используются для передачи и технологического соединения высокотемпературных металлических материалов. Оборудование захватывает слитки, слябы и другие материалы с высокой температурой свыше 650℃ через специальные зажимы или электромагнитные присоски для эффективного соединения между непрерывной разливкой, прокаткой, термообработкой и другими процессами. Процесс работы состоит из трех основных этапов: сначала высокотемпературные заготовки удаляются из зоны заготовок машины непрерывного литья заготовок, затем они передаются в нагревательную печь или в ролики прокатного стана для повторной обработки, и, наконец, готовая продукция транспортируется в зону медленного охлаждения или в зону хранения.

Технические характеристики

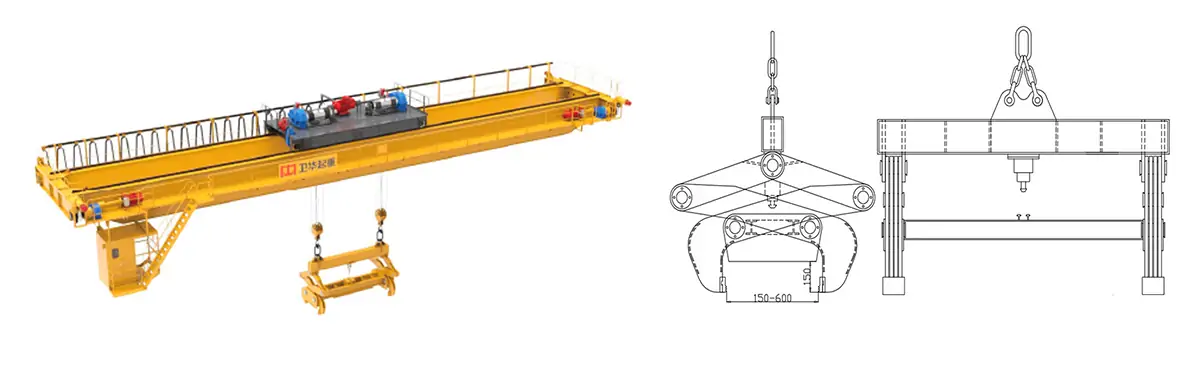

Зажимы перпендикулярны балке:

Зажимы параллельно балке:

Характеристики

• Устойчивый к высоким температурам дизайн: Благодаря теплоизолирующему покрытию и системе водяного охлаждения, он может выдерживать высокие температуры свыше 650℃ в течение длительного времени. Ключевые компоненты (такие как канат, подшипники) изготовлены из устойчивых к высоким температурам и противоизносных материалов.
• Интеллектуальная система зажима: Конфигурация с жесткими/гибкими/поворотными зажимами, гидравлический/электрический зажимной механизм для стабильного захвата, а некоторые модели оснащены функцией автоматического центрирования.
• Высокоточная работа: частотное преобразование скорости + энкодерное позиционирование (±10 мм), оснащен системой защиты от перекоса и двойного торможения для обеспечения точной и безопасной работы.
• Интеллектуальная интеграция управления: ПЛК + согласованное управление преобразованием частоты, поддержка дистанционного мониторинга, диагностики неисправностей и стыковки с системой MES для реализации автоматизированной работы.
• Множество защит: защита от перегрузки, сигнализация высокой температуры и аварийное питание (опция).
• Эффективная обработка: подходит для непрерывного литья заготовок, подачи в нагревательную печь, передачи на линию прокатки и других сценариев.
• Модульная структура: легко транспортировать, устанавливать и обслуживать, сокращает период строительства на месте; индивидуальная конфигурация может быть предоставлена в соответствии с планировкой сталелитейного завода, размером сляба и другими потребностями.

Приложение

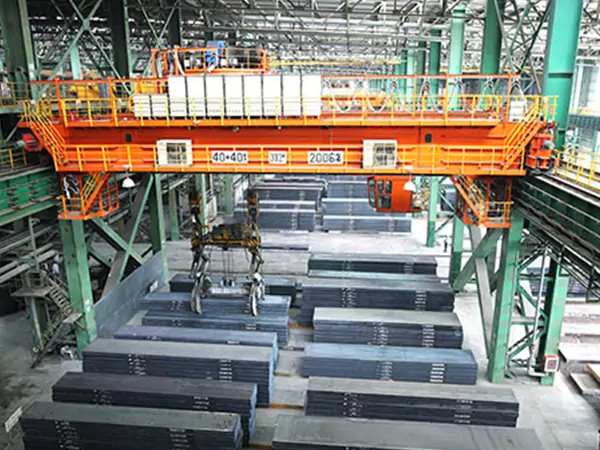

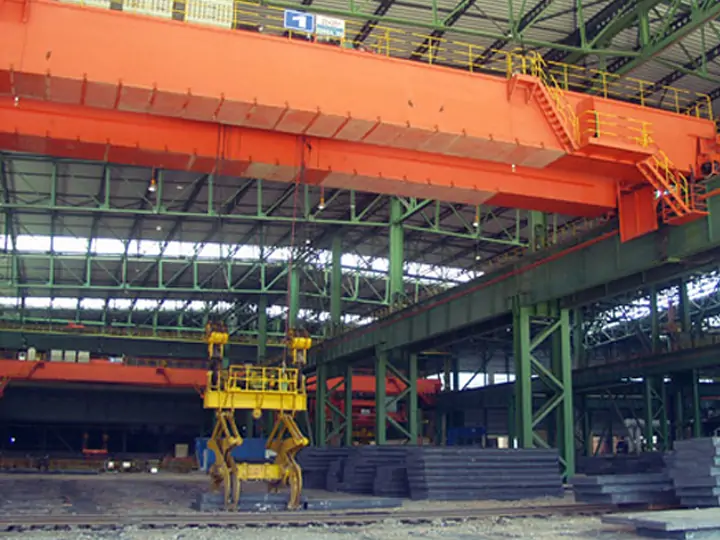

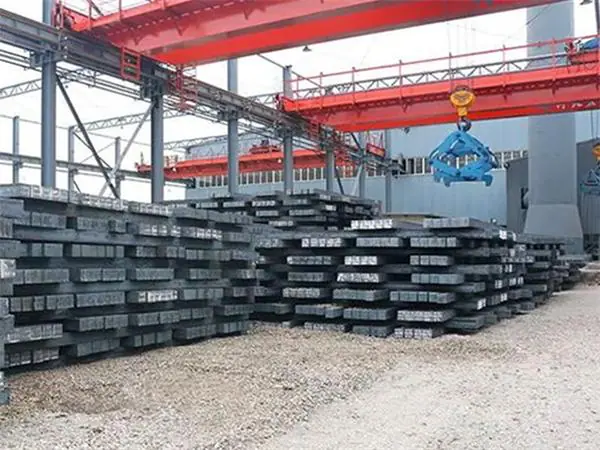

• Поперечная транспортировка непрерывной разливки: для передачи высокотемпературных слябов с участка резки машины непрерывного литья заготовок на склад слябов или непосредственно в прокатный цех.
• Загрузка в нагревательную печь: точная загрузка слябов со склада или машины непрерывного литья заготовок в нагревательную печь для процесса повторного нагрева.
• Подача на линию прокатки: Обеспечение непрерывной и стабильной подачи слябов для линии горячей прокатки или производства листов средней толщины.

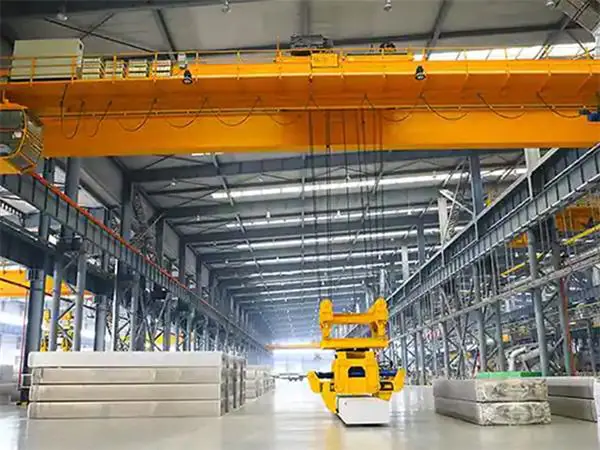

• Передача готовой продукции: Передача готовых слябов после прокатки на участок отделки или на склад готовой продукции.
• Перегрузка для специальных процессов: для удовлетворения потребностей в передаче слябов для специальных процессов, таких как повторная шлифовка, печать, взвешивание и т.д.
• Переработка заготовок: Переработка и передача неквалифицированных слябов.

Почему выбирают нас?

Являясь ведущим производителем мостовых кранов большой грузоподъемности в Китае, Weihua Group обладает глубокими техническими знаниями и богатым опытом реализации проектов в области металлургических кранов и успешно предоставляет высокопроизводительные индивидуальные решения для многих отечественных и зарубежных металлургических предприятий, включая:

Металлургические литейные краны: краны-ковши, закалочные краны, ковочные краны и т.д.

Специализированные краны для линий непрерывного литья и прокатного производства: краны для зажима слябов, краны для перемещения горячих заготовок и т.д.

Интеллектуальные крановые системы: автоматическое штабелирование, дистанционный мониторинг и интеллектуальный контроль против тряски.

Наша профессиональная команда может предоставить полный спектр услуг от проектирования, производства, установки и ввода в эксплуатацию для удовлетворения высоких требований к условиям работы при высоких температурах, высокоточному позиционированию и большим нагрузкам. Если вам необходимо разработать эффективные и надежные решения для кранов на сталелитейных заводах, свяжитесь с технической командой Weihua Group, и мы предоставим вам
