Мостоукладчик для укладки мостовых балок

Описание продукта

Мостоукладчик для укладки мостовых балок, также известный как мостовой подъемник или кран для монтажа мостовых балок, является тяжелым подъемным оборудованием, специально разработанным для строительства мостов. Он используется для подъема предварительно изготовленных секций или целых балок на месте во время строительства мостов с большими пролетами (особенно секционных мостов, балочных мостов и мостов с коробчатыми балками). Мостоукладчик для укладки мостовых балок перемещается по пролету моста, что позволяет эффективно и точно позиционировать балки, тем самым увеличивая скорость сборки мостовой конструкции.

Эта тяжелая техника имеет решающее значение для монтажа пролетов мостов, поскольку она позволяет точно позиционировать балки над опорами и широко используется при строительстве автомагистралей, железных дорог и путепроводов.

Типы мостоукладчиков для укладки мостовых балок

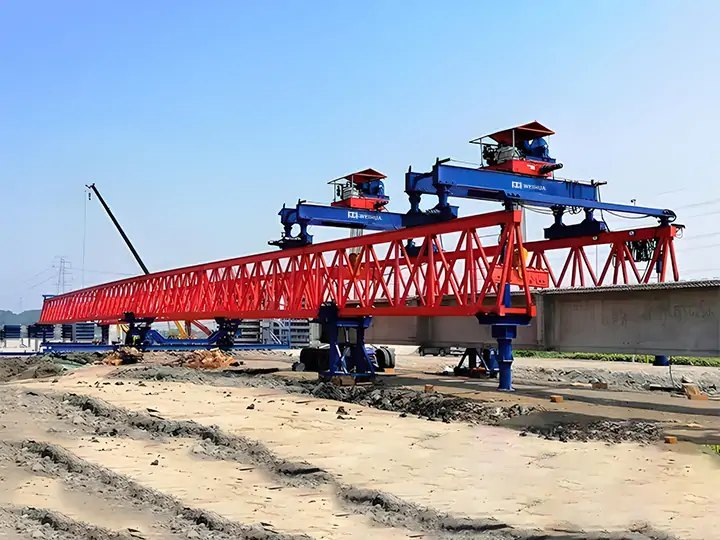

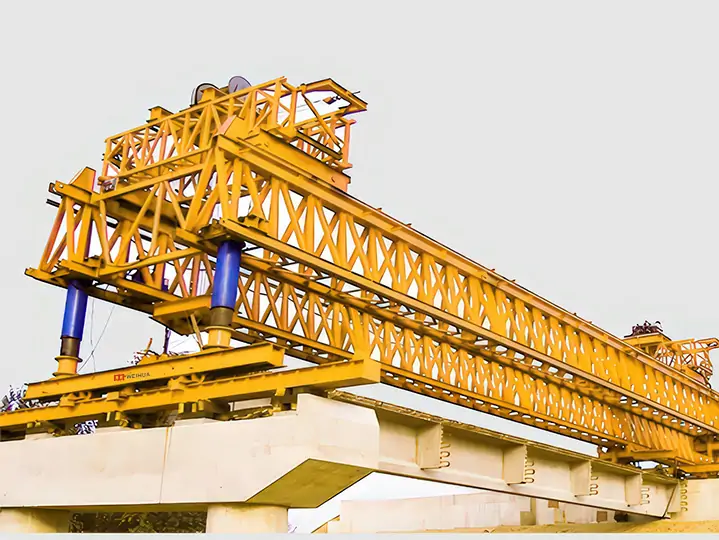

Мостоукладчик для укладки мостовых балок

Мостоукладчик для укладки мостовых балок — это тяжёлое грузоподъёмное оборудование, специально разработанное для строительства мостов. Она обладает высокой грузоподъемностью и точностью управления, что позволяет безопасно и эффективно поднимать сборные мостовые балки. Её основная конструкция включает в себя главную балку в качестве несущего элемента, гидравлически регулируемую систему опор для стабильной поддержки и подъемную тележку, оснащенную частотным преобразователем, что обеспечивает плавный подъем и точное позиционирование балок. Это оборудование широко применяется при строительстве различных типов мостов, включая автомобильные и железные дороги, и демонстрирует отличную адаптивность и надежность, особенно в проектах со сложным рельефом и ограниченным пространством.

Особенности

• Высокая несущая способность: безопасный подъем тяжелых сборных балочных сегментов, обеспечивающий устойчивость в сложных условиях работы.
• Точное управление: использование частотно-регулируемого управления скоростью и технологии точного позиционирования обеспечивает плавный запуск-остановку и выравнивание с точностью до миллиметра, гарантируя качество строительства.
• Гибкая адаптируемость: опоры и конструкция основной балки могут гибко регулироваться в зависимости от рельефа местности и пролета, адаптируясь к различным условиям строительства.
• Комплексная гарантия безопасности: интегрированы многочисленные устройства безопасности, такие как защита от перегрузки, концевые выключатели и аварийные выключатели, для снижения эксплуатационных рисков.

Приложение

• Мосты для автомобильных и железных дорог: подъем сборных балочных сегментов для автомобильных мостов, обеспечивающий эффективное и безопасное строительство мостов.
• Городской железнодорожный транспорт: подходит для строительства и обслуживания мостов для метро, легкорельсового транспорта и т. д., обеспечивает быстрый и точный подъем крупных сборных балочных сегментов.
• Специальные мосты большой протяженности: используются для строительства мостов большой протяженности через реки, озера и проливы, обладают высокой несущей способностью и высокой точностью эксплуатации.

Технические характеристики

Пролет	50м			40м		30м
Грузоподъемность	200т	180т	160т	140т	120т	100т	60т
пролет моста	30-50м			20-40м		20-30м
Максимальный уклон	Продольный уклон <5%  поперечный уклон <5%
Скорость подъема	0.41м/мин	0.45м/мин	0.5м/мин	0.56м/мин	0.65м/мин	0.75м/мин	0.9м/мин
Продольная скорость тележки	3м/мин
Скорость троллейбусного перекрестка	3м/мин
Продольная скорость перемещения крана	3м/мин
Скорость поперечного перемещения крана сбоку	3м/мин
Адаптивный угол наклона моста	0~45°
Адаптивный радиус криволинейного моста	400м			300м		200м

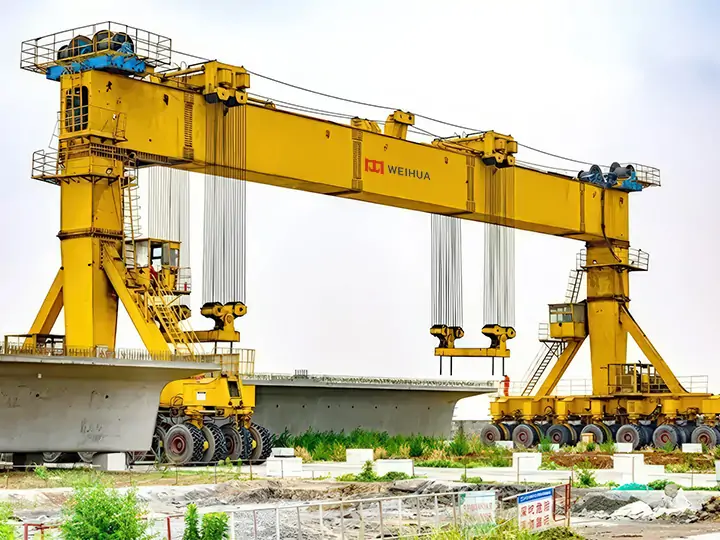

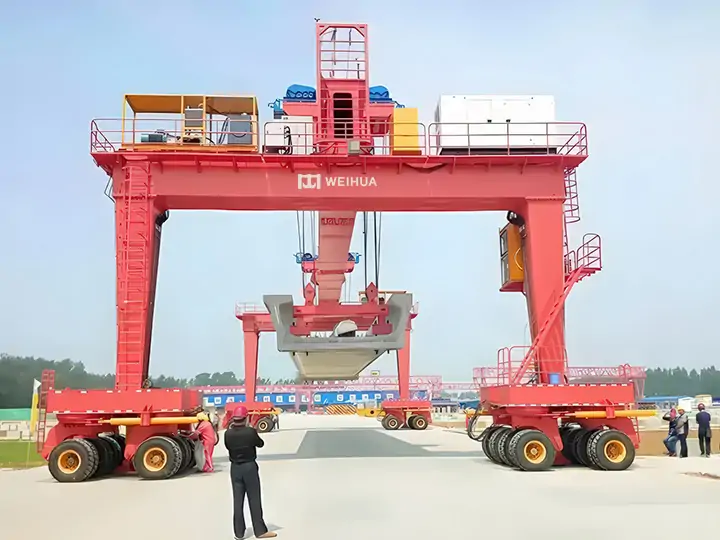

Подвижный козловой кран для сборных балок

Подвижный козловой кран для сборных балок — это крупнотоннажный шинный козловой кран, специально разработанный для операций по подъёму, транспортировке и погрузке/разгрузке сборных балок мостов на бетонных заводах. Он оснащён специальными подъемными инструментами, может работать в сочетании с транспортными средствами для перевозки балок, обеспечивая эффективную установку цельных коробчатых балок на всю протяжённость. Вся машина работает на полностью гидравлическом приводе, обладает гибкой маневренностью при повороте, интегрирует ПЛК-интеллектуальное управление и многоуровневую систему безопасной защиты, гарантируя стабильность и надёжность в работе. Его номинальная грузоподъёмность колеблется от 10 до 450 тонн, поддерживает совместный подъем двух кранов с общей грузоподъёмностью 900 тонн, что делает его подходящим для подъёма сверхкрупных конструктивных элементов.

Особенности

• Многофункциональное интегрированное устройство: разработано специально для подъема, транспортировки и перемещения сборных балок, стальных каркасов и опалубки. Поддерживает четырехточечный подъем и трехточечную систему балансировки для обеспечения равномерного распределения нагрузки и безопасной, стабильной работы.
• Полностью гидравлический гибкий привод: способен к линейному, диагональному и боковому перемещению, а также вращению на месте. В условиях высоких нагрузок опорные цилиндры автоматически смещаются, распределяя нагрузку и продлевая срок службы оборудования.
• Интеллектуальное управление и обеспечение безопасности: интегрирована интеллектуальная система управления на базе ПЛК, многоуровневый мониторинг безопасности и механизмы аварийной защиты. Ключевые гидравлические и силовые компоненты поставляются от международных производителей, что обеспечивает надежную работу при высоких нагрузках.

Приложение

• Площадки для погрузки, разгрузки и транспортировки сборных балок: используются для погрузки, разгрузки и транспортировки сборных балок, а также для координации действий с транспортными средствами для установки балок коробчатого сечения целиком.
• Заводская обработка крупногабаритных компонентов: обеспечивает эффективную погрузку и разгрузку тяжелых железобетонных балок, стальных конструкций и других материалов на заводах по производству сборных компонентов.
• Поддержка проектов транспортной инфраструктуры: широко используется в проектах по возведению коробчатых балок для автомобильных, железных дорог и междугородних железнодорожных линий, удовлетворяя потребности крупномасштабного строительства инфраструктуры, такой как высокоскоростные железные дороги.

Технические характеристики

Грузоподъемность		T	900 (без разбрасывателя)
Пролет		м	38,5 (всего 36 м)
Высота подъема		м	12
Межрельсовое расстояние между двумя рельсами		мм	1200
Скорость	Подъем	м/мин	0,05~0,5~1 (без нагрузки)
	Перемещение		Гидравлический толкатель
	Передвижение		1~10~12 (пустой груз)
Электрическая таль	Тип		WH164 201~12D
	Грузоподъемность	т	20
	Скорость подъема	м/мин	3.3
	Скорость перемещения		14
	Скорость подъема	м	12
	Режим работы		A3
Рулевое управление без нагрузки		Градус °	90
Колесная база		м	16 (Безопасное расстояние 7,73)
Модель с бетонной балкой		м	20,24,32
Рекомендуется стальная колея			P50 P60
Макс. колесная нагрузка		КН	225
Режим работы			A3
Общий вес		т	505
Общая мощность		кВт	259
Источник питания			Дизель-генераторная установка мощностью 350 кВт

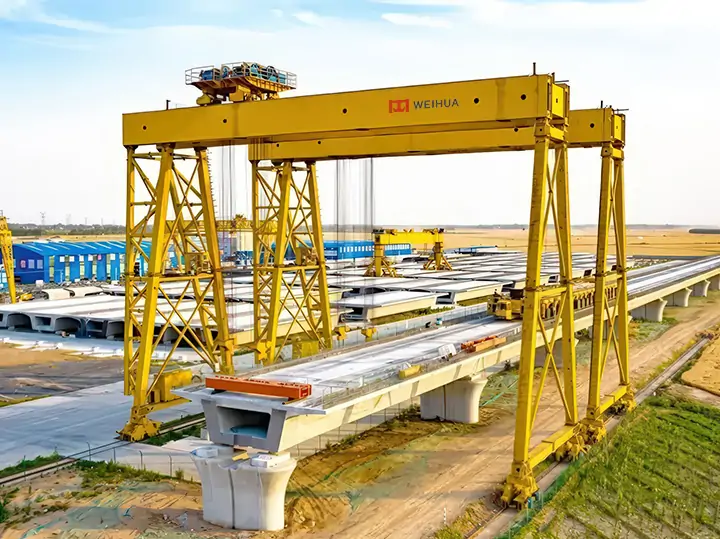

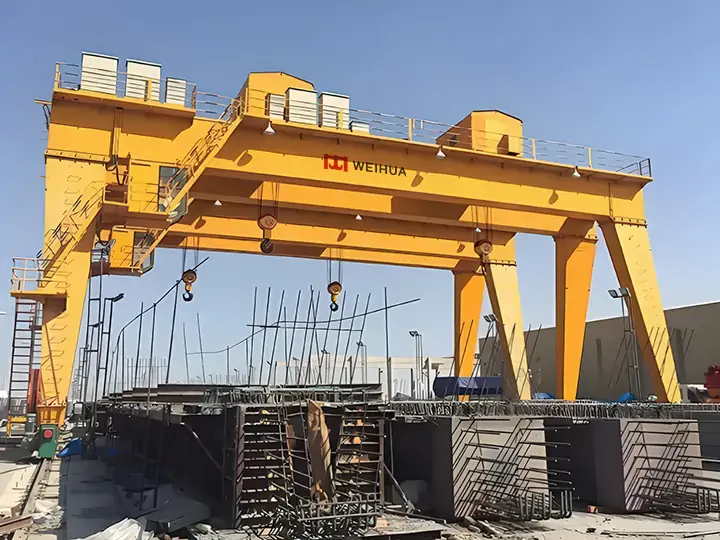

Козловой кран для подъема сборных балок

Козловой кран для подъема сборных балок — это кран на колесном шасси, специально разработанный для мостостроения. Он в основном используется для подъема и перемещения сборных балок между зоной изготовления балок, складской зоной и транспортным средством. Это оборудование поддерживает скоординированный подъем двумя кранами или работу одного крана с двумя тележками и двумя траверсами, адаптируясь к различным потребностям в подъеме. Основной корпус выполнен в виде ферменной или коробчатой ​​балочной конструкции, а его модульная конструкция делает установку, демонтаж и перемещение удобными и эффективными. Помимо транспортировки сборных балок, он также может использоваться для сборки и разборки мостомонтажных машин и возведения мостов с низкими опорами. Он широко применяется на строительных площадках автомобильных дорог, мостов и другой инфраструктуры, сочетая в себе гибкость и экономичность.

Особенности

• Многорежимная работа: поддерживает режимы совместной работы, такие как подъем двумя машинами и управление двумя тележками одной машиной, гибко адаптируясь к потребностям подъема сборных элементов различной длины, веса и формы.
• Высокоэффективная возможность перемещения на строительной площадке: использует модульные стальные конструкции и стандартизированные соединения, что облегчает разборку, транспортировку и сборку оборудования, обеспечивая быстрое реагирование на потребности перемещения между различными строительными площадками.
• Интеллектуальная система управления безопасностью: интегрирует функции безопасности, такие как мониторинг работы, защита от перегрузки и предупреждение о перегрузке, эффективно предотвращая производственные риски и снижая количество аварий с оборудованием.

Приложение

• Погрузка и отгрузка: безопасная погрузка проверенных и соответствующих стандартам сборных балочных сегментов на транспортные средства для перевозки балок, подготовка к монтажу на строительной площадке.
• Сборка крупногабаритной техники: помощь в сборке и разборке крупногабаритной строительной техники, такой как мостоукладчики, на строительных площадках мостов.
• Подъем временных элементов: применяется для подъема крупной стальной опалубки, пресс-форм и других временных элементов на различных строительных площадках.
• Монтаж мостов с низкими опорами: непосредственный подъем и позиционирование сегментов балок в подходящих проектах мостов с низкими опорами.

Технические характеристики

Элемент	Единица	Результат
Грузоподъемность	т	5-320
Высота подъема	м	10-13
Пролет	м	18-35
Температура рабочей среды	°C	-20~40
Скорость подъема	м/мин	5-17
Скорость тележки	м/мин	34-44.6
Скорость кабины	м/мин	34.5-47.1
Режим работы		A5
Источник питания		трехфазный переменный ток 50 Гц 380 В

Ведущий производитель и поставщик устройств для запуска мостовых балок – Weihua компания

Компания Weihua — ведущий производитель и поставщик оборудования для монтажа мостов в Китае, предлагающий полный спектр продукции, включая пусковые установки для балок мостов, мобильные козловые краны для сборных балок и козловые краны для подъема сборных балок. Благодаря многолетнему опыту в области исследований и разработок, современным производственным мощностям и профессиональной команде инженеров, мы можем предложить индивидуальные проектные решения, отвечающие конкретным потребностям клиентов. Мы специализируемся на предоставлении эффективного, не требующего сложного обслуживания и надежного подъемного оборудования, разработанного для оптимизации обработки материалов и повышения эффективности работы в различных отраслях. Для заказа оборудования для монтажа мостов по индивидуальному проекту, пожалуйста, свяжитесь с нами для получения эксклюзивных решений и точных расценок.
