Электрическая канатная таль CD1 MD1

Введение продукта

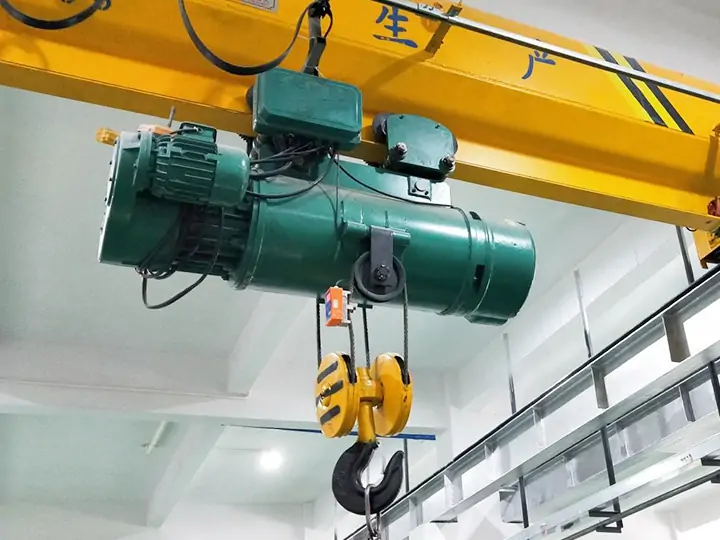

Электрическая канатная таль типа CD1 и MD1 - это легкое и небольшое подъемное оборудование, обычно устанавливаемое на двутавровый путь (прямой или изогнутый), смонтированный или закрепленный на структурной раме, используемый для подъема всех видов тяжелых предметов. Она часто используется в сочетании с электрическими мостовыми кранами, козловыми кранами и стреловыми кранами. После несложной трансформации он также может быть использован в качестве лебедки. Он широко используется на заводах, в шахтах, гаванях, на складах, в местах хранения грузов и в магазинах.

Компания Weihua Crane является известным производителем и поставщиком электрических канатных талей в Китае. Мы предлагаем широкий ассортимент канатных талей различных моделей и грузоподъемности, включая модели CD и MD, тали с низкой высотой подъема, взрывозащищенные модели, электрические тали европейского типа и цепные тали. Распространенные грузоподъемности включают канатные электрические тали грузоподъемностью 2 т, 3 т, 5 т, 10 т, 12 т, 15 т и 20 т. Для получения дополнительной информации или подробных решений, пожалуйста, свяжитесь с нашей профессиональной командой для получения точной цитаты и индивидуального обслуживания.

Основное применение

Электрические канатные тали типа CD и MD - легкие, гибкие и эффективные, могут быть адаптированы к различным условиям работы, широко используются в следующих отраслях и сценариях:

• Обрабатывающий завод: используется для погрузки и разгрузки, транспортировки деталей станка и подъема готовой продукции.
• Монтаж оборудования: используется для точного подъема и позиционирования тяжелого оборудования в процессе установки оборудования.
• Строительство общественных объектов: для подъема и перемещения строительных материалов, таких как стальные конструкции и сборные железобетонные изделия.
• Складское хозяйство и логистика: на складах и в логистических центрах, для погрузки и разгрузки, штабелирования и перемещения товаров.
• Горные работы: для подъема и транспортировки руды, оборудования и других тяжелых предметов в шахтах.
• Портовый терминал: используется для погрузки, разгрузки и транспортировки товаров в порту.
• Производственная линия в цеху: для подъема материалов и перемещения между рабочими местами с целью оптимизации производственного процесса.
• Строительные площадки: для вертикальной и горизонтальной транспортировки строительных материалов, таких как стальные стержни, опалубка и т. д.
• Ремонт и техническое обслуживание: для ремонта и обслуживания механического оборудования, транспортных средств и т. д., облегчая демонтаж и монтаж тяжелых компонентов.
• Точные работы: Тип MD1 имеет двухскоростные подъемники, подходящие для высокоточных работ, таких как укладка песка в ящики, обслуживание станков и т.д..

Особенности и преимущества

Структура

Электрическая таль типа CD, MD состоит из трех частей: подъемного механизма, механизма хода и электрической системы управления.

Подъемный механизм

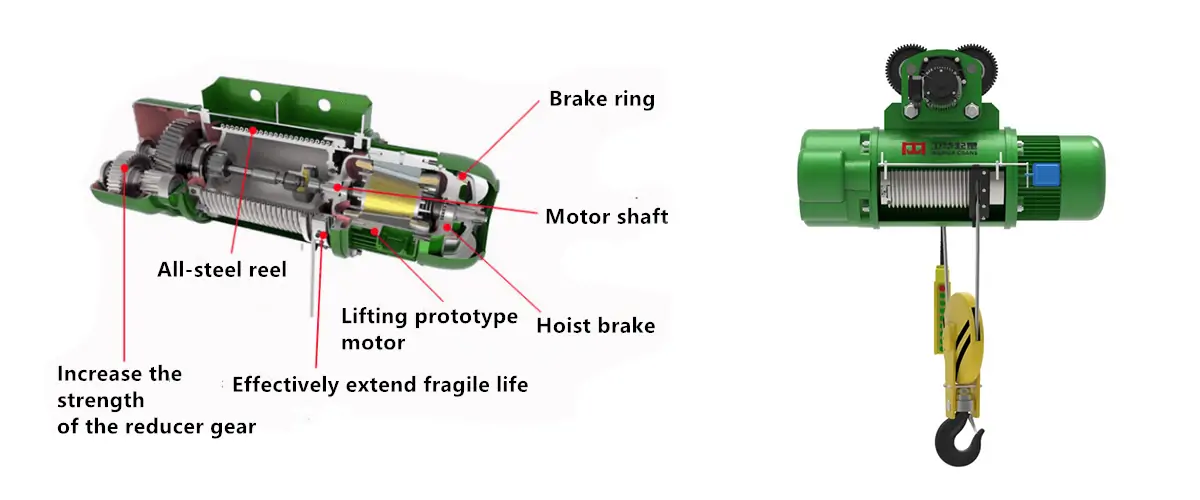

Механизм подъема включает в себя привод, тормоз, передачу, устройство для захвата и намотки. В качестве приводного и тормозного устройства используется конический тормозной двигатель с короткозамкнутым ротором, ротор, статор и тормоз которого имеют коническую структуру. Подъемник типа MD оснащен двойным двигателем, который реализует соотношение скоростей 1:10 через редуктор. Передача представляет собой четырехступенчатый цилиндрический редуктор, а устройство захвата состоит из крюка, каната и барабана. Общая схема такова: барабан расположен по центру, один конец соединен с двигателем конического тормоза, а другой - с редуктором, соединенным длинным валом и резиновой муфтой. Корпус барабана имеет цилиндрическую форму и подразделяется на подвесной и фиксированный тип.

Ходовой механизм

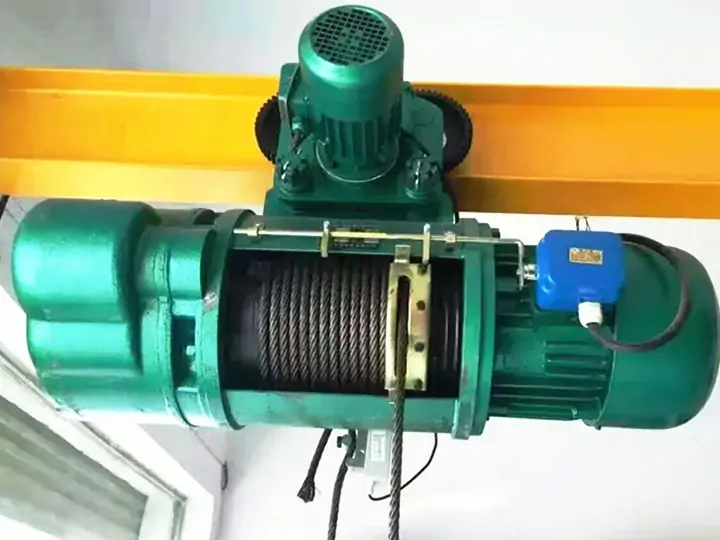

Ходовой механизм (тележка подъемника) состоит из привода, тормоза, трансмиссии и колесного блока. В качестве привода и тормозного устройства используется конический тормозной двигатель с короткозамкнутым ротором, тормоз плоский. В приводе используется открытый и закрытый цилиндрический редуктор, а низкоскоростные шестерни состоят из непосредственно фрезерованных зубьев колесных дисков. Колеса представляют собой односкатные стальные диски с приблизительно коническим протектором. Ходовая тележка подразделяется на три типа: ручная, цепная и электрическая.

Электрическая система управления

В электрической системе управления используются два стандартных магнитных пускателя для управления подъемным двигателем (вверх/вниз) и ходовым двигателем (поворот влево/вправо). Управление осуществляется с помощью ручных кнопок, а напряжение обычно составляет 380 В, в некоторых моделях для безопасности используется низкое напряжение 36 В. Барабан оснащен направляющей каната, которая работает в сочетании с концевым выключателем подъемника для предотвращения толчков каната и контроля конечного положения подъемника.

Техническая спецификация

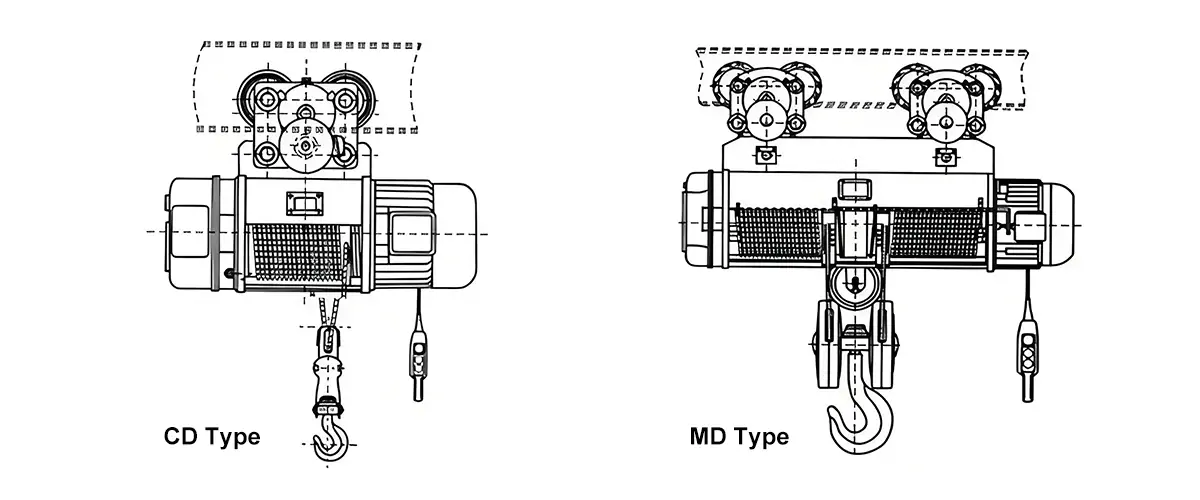

Основное различие между электрическими канатными талями типа CD1 и MD1 заключается в двигателе подъема и электрике управления, остальные аксессуары и компоненты являются общими. Тип CD1 - односкоростной подъем и опускание, который подходит для общих подъемных операций; тип MD1 - двухскоростной подъем и опускание (нормальная скорость и низкая скорость), который подходит для точных операций, таких как точная погрузка и разгрузка, штабелирование ящиков с песком и обслуживание станков и т.д., а точная работа осуществляется через низкоскоростной контроль. Ниже представлены фотографии продукции, внешние размеры и подробные таблицы параметров двух типов электрических талей.

CD1 Electric Wire Rope Hoist Specification

Примечание: Индивидуальный дизайн в соответствии с вашими конкретными требованиями.

CD1 Electric Wire Rope Hoist Specification

Для получения более подробной информации о продукции или индивидуальных услуг, пожалуйста, свяжитесь с нашей профессиональной командой, Weihua Crane предоставит вам профессиональную техническую поддержку и решения!
