Крюковая подвеска мостового крана

Введение продукта

Крюковая подвеска мостового крана является неотъемлемой частью грузоподъемного механизма мостовых и козловых кранов и подвешивается к канату грузоподъемного механизма. В качестве основного грузозахватного устройства блок крюка крана часто используется в сочетании с электрическими талями и лебедками для общего опускания крюков для захвата и подъема грузов. Крюковые блоки крана поставляются в стандартной комплектации с предохранительным фиксатором крюка и встроенным шкивом (одним или несколькими) для повышения эффективности подъема.

Weihua может предоставить все виды блоков крановых крюков, включая легкие крюки (0,5 т-20 т), тяжелые крюки (20 т-500 т), кованые крюки, ламинированные крюки и специализированные наборы крюков для особых условий. Все модели крановых крюков могут быть изготовлены на заказ, включая грузоподъемность и цвет. Мы поддерживаем заводскую инспекцию SGS перед отправкой. Наша техническая команда может предоставить вам лучшие решения по подъему. Для выбора продукции или технической консультации, пожалуйста, обращайтесь к нам.

Типы блоков крановых крюков

Крюковая подвеска мостового крана можно разделить на два основных типа в зависимости от их структурной формы: одинарный блок крановых крюков и двойной блок крановых крюков. Их структуры и сценарии применения следующие:

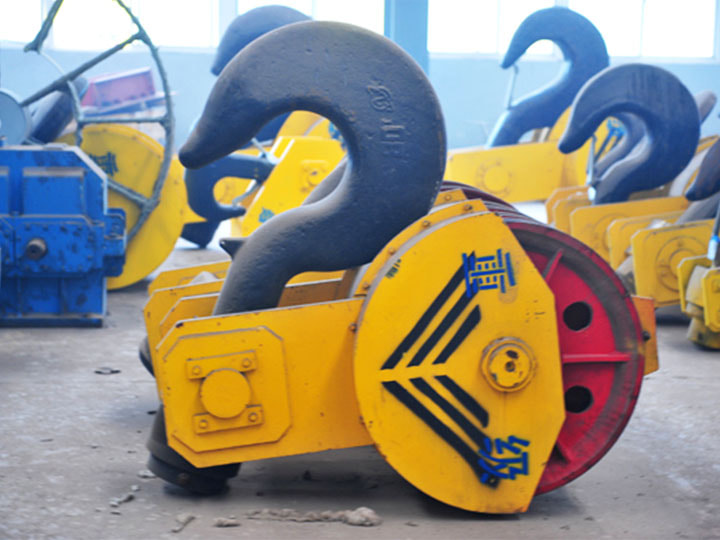

Одинарные блоки крановых крюков

• Грузоподъемность: 0,5-80 тонн (стандарт)
• Применяет кованый стальной крюк (высокопрочный сплав)
• Поперечная балка с упорным подшипником и контргайкой
• Одиночный или несколько шкивов (1-4 канавки)
• Используется для обработки заводских материалов, складской логистики, мастерской и т.д.

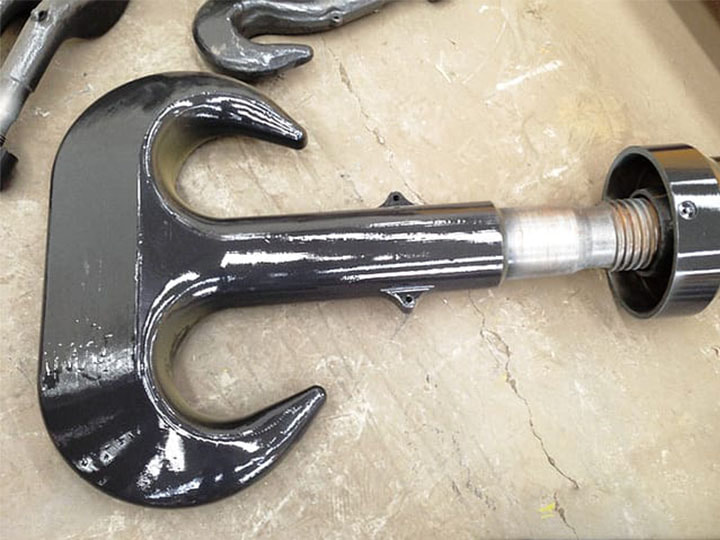

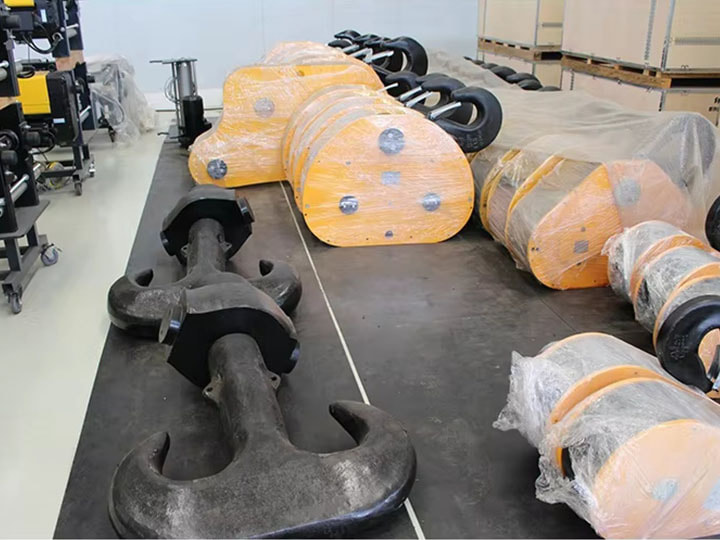

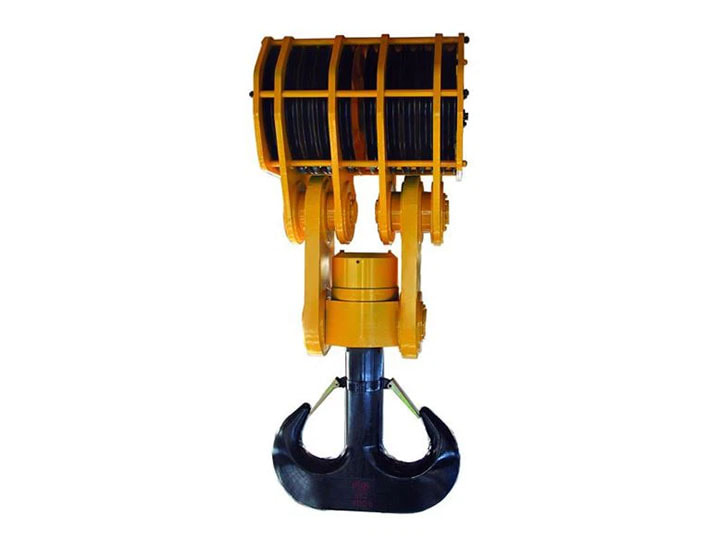

Кованые двойные блоки крановых крюков

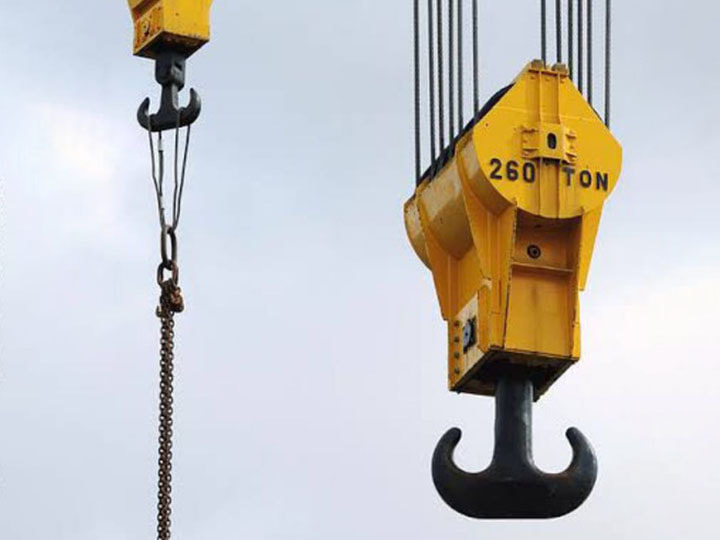

• Грузоподъемность: 50-500+ тонн (в тяжелых условиях)

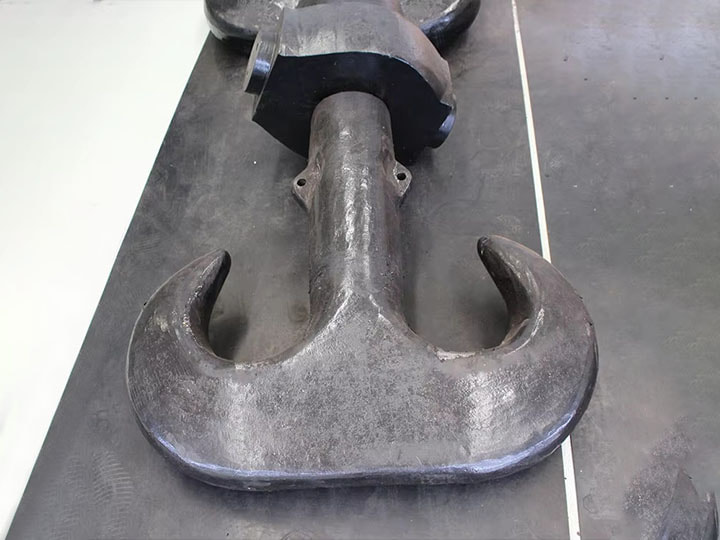

• Используются сдвоенные кованые крюки (симметричное распределение нагрузки)
• Усиленная стальная траверса
• Система мульти-шкивов (4-8 пазов)
• Антиротационные шайбы и предохранительные защелки
• Используется для перемещения ковшей сталелитейных заводов, козловых кранов судостроения, сборки тяжелого оборудования и т.д.

Технические характеристики

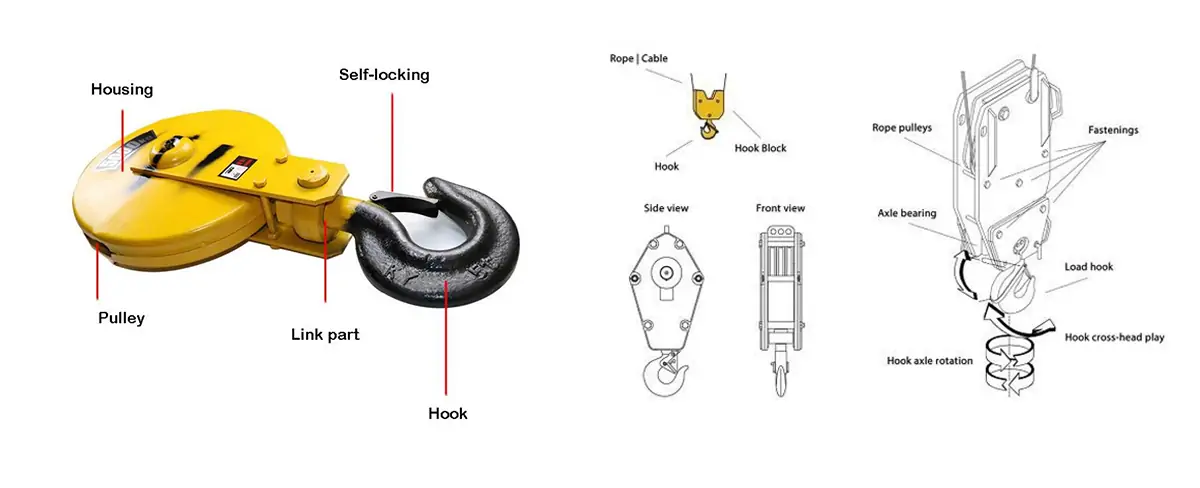

Запчасти крюкового блока крана

Крюковой блок крана состоит из крюка, крюковой балки, упорного подшипника, гайки крюка, шкива, вала шкива, боковой пластины, предохранительной защелки и т.д. Ниже подробно описаны функции каждого компонента:

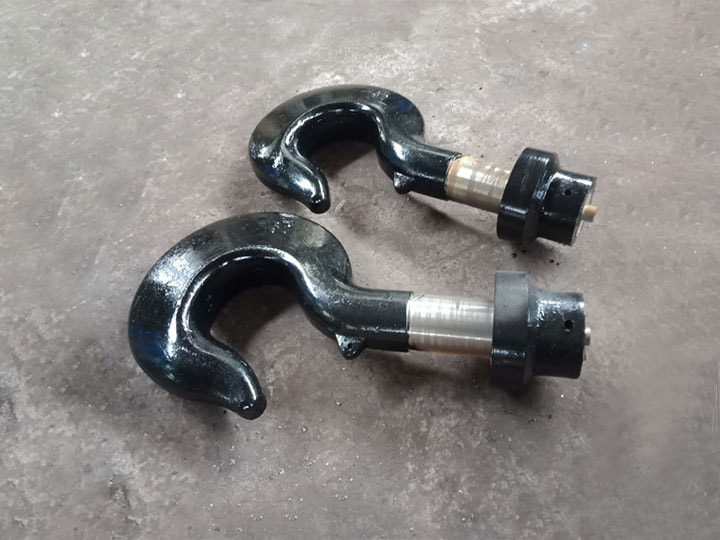

• Крюки и балки: кованая или ламинированная конструкция для высокой прочности; двойная версия крюка для тяжелых условий эксплуатации (от 20 до 500 тонн).
• Упорный подшипник и система гаек: оптимизированное распределение нагрузки и конструкция против проворачивания для безопасного перемещения груза.
• Шкив в сборе: прецизионно обработанные канавки с закаленными поверхностями для плавной работы каната.
• Модульные боковые панели: высокопрочные стальные пластины со стандартизированными монтажными интерфейсами для удобства обслуживания.
• Предохранительная защелка: механическая блокировка для предотвращения случайного отсоединения строп/распределителей во время подъема.

Подробнее Показать

Характеристики

• Механизм свободного вращения на 360° обеспечивает подъем и позиционирование без мертвого угла и прост в эксплуатации.
• Необслуживаемая конструкция и оснащение постоянно смазываемыми подшипниками качения для снижения сопротивления вращению.
• Корпус крюка изготовлен из легированной стали 17200CrMoV по стандарту DIN34, закаленная + отпущенная термическая обработка, прочность на разрыв ≥850MPa, твердость HRC 28-32.
• В стандартной комплектации он оснащен подпружиненной предохранительной защелкой и имеет конструкцию, предотвращающую отскок, для обеспечения безопасности стропа.

Применение

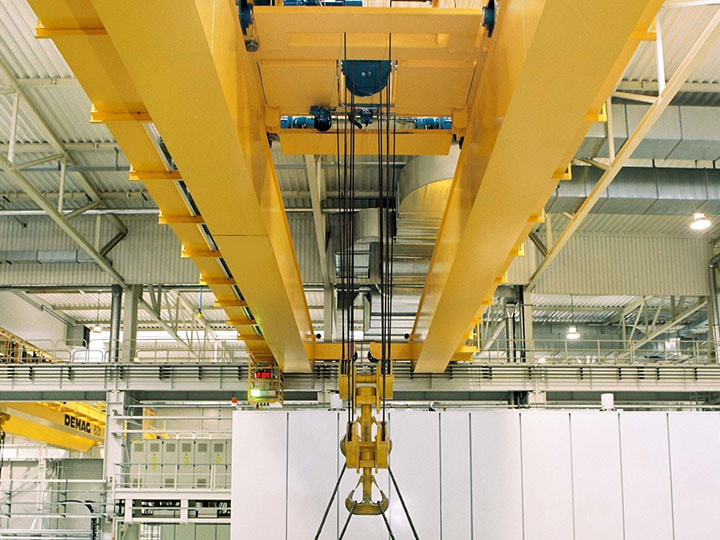

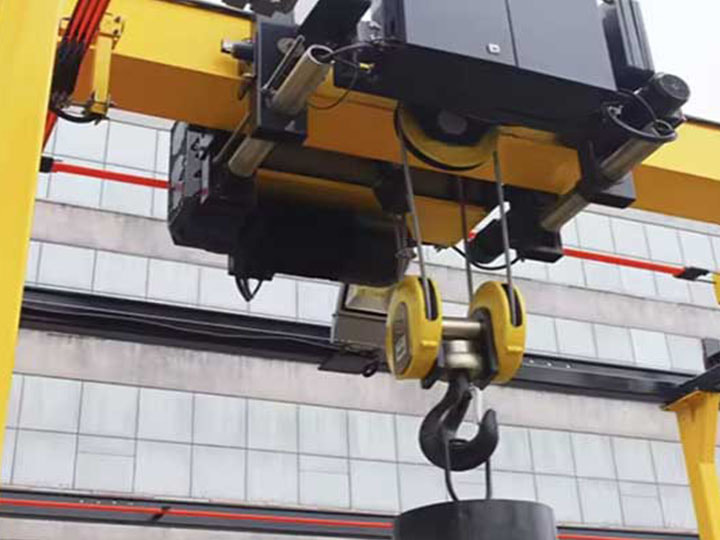

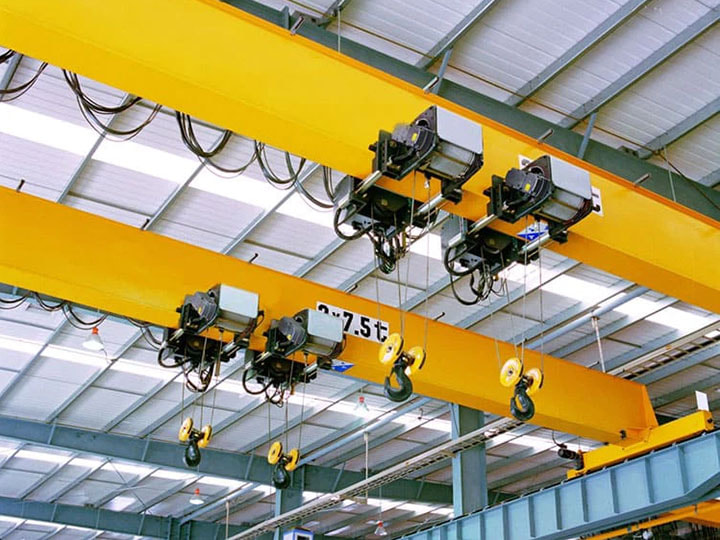

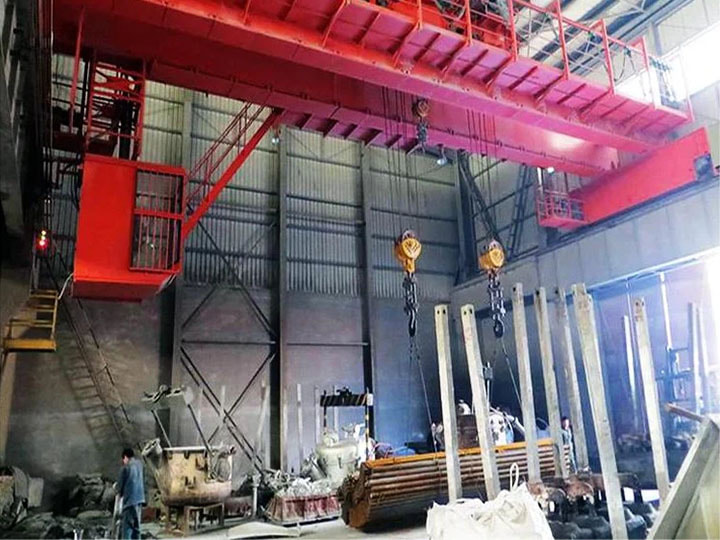

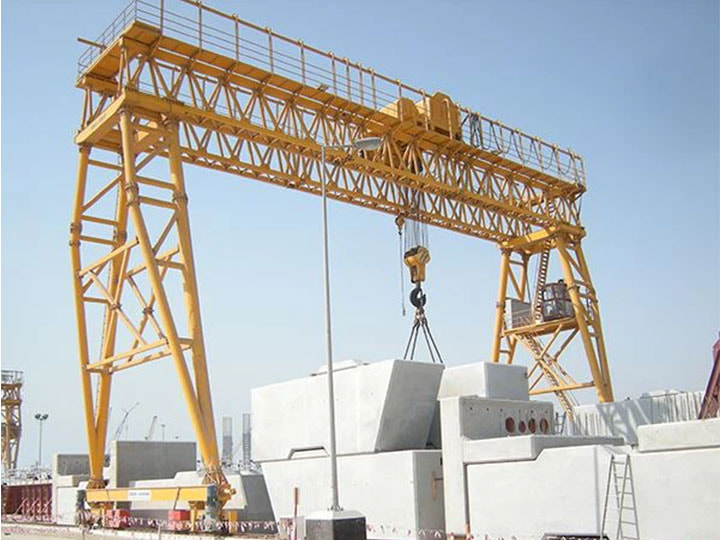

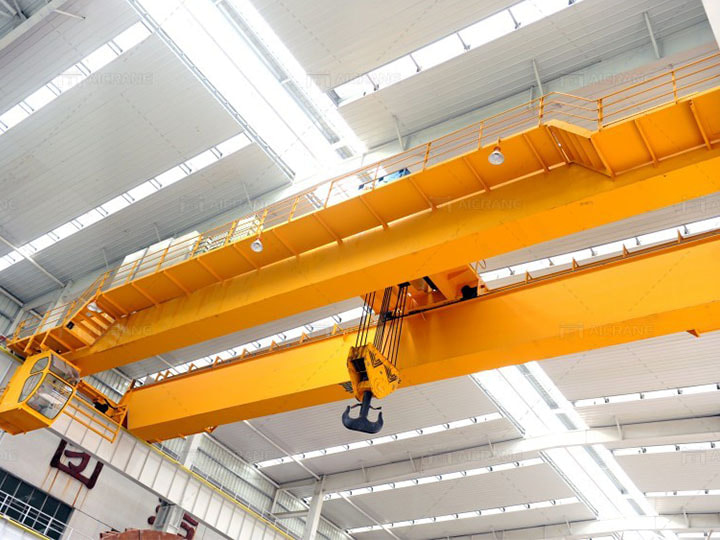

Блоки крановых крюков обычно используются в сочетании с мостовыми, козловыми, консольными кранами и электрическими талями и широко применяются в следующих случаях:

• Установка точного оборудования: для подъема точных приборов, медицинского оборудования, полупроводникового оборудования, аэрокосмических компонентов и т.д.
• Производство тяжелого оборудования: Обычно используется двойной комплект крюковых салазок, применяемых для подъема 50-300 тонн конструктивных элементов машиностроительной техники (таких как стрела экскаватора), генераторных установок, сосудов под давлением и т.д.

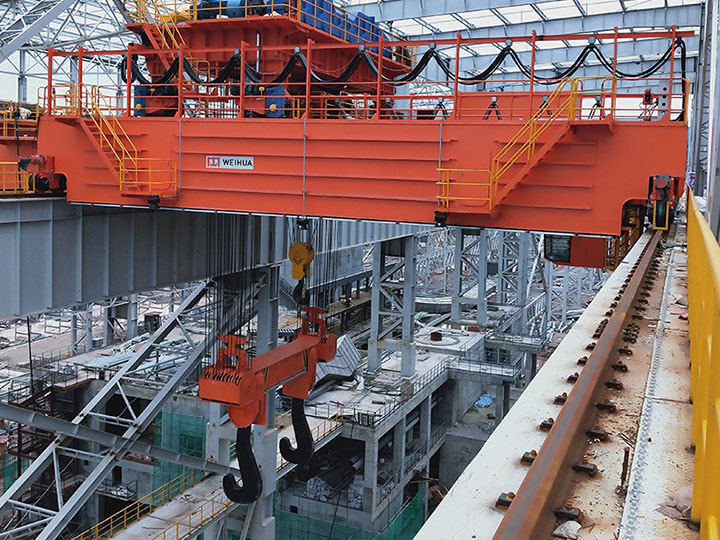

• Металлургическая промышленность: используется для подъема сталеразливочного ковша, заготовки для непрерывного литья заготовок, прокатного оборудования и так далее.
• Портовые контейнерные операции: используются для подъема стандартных контейнеров, спредеров для сыпучих грузов, морского оборудования и т.д.
